چه در حال استفاده از ابزار دقیق باشید یا الکترونیک یا مهندسی برق، یک سیستم کنترل بازخورد نقش بسیار مهمی ایفا می کند. همانطور که از نام آن پیداست، سیستمی است که هر چیزی را بر اساس بازخورد کنترل می کند. می توان آن را یک حلقه کنترل بسته نیز نامید.
هر چیزی که بازخورد را در نظر بگیرد و سپس خروجی را کنترل کند، سیستم کنترل بازخورد نامیده می‌شود. اجازه دهید نگاهی به این پست در اصل کار دقیق آن بیندازیم.
مطلب پیشنهادی: ابزار دقیق چیست و آشنایی با انواع آن
سیستم کنترل بازخورد چیست؟

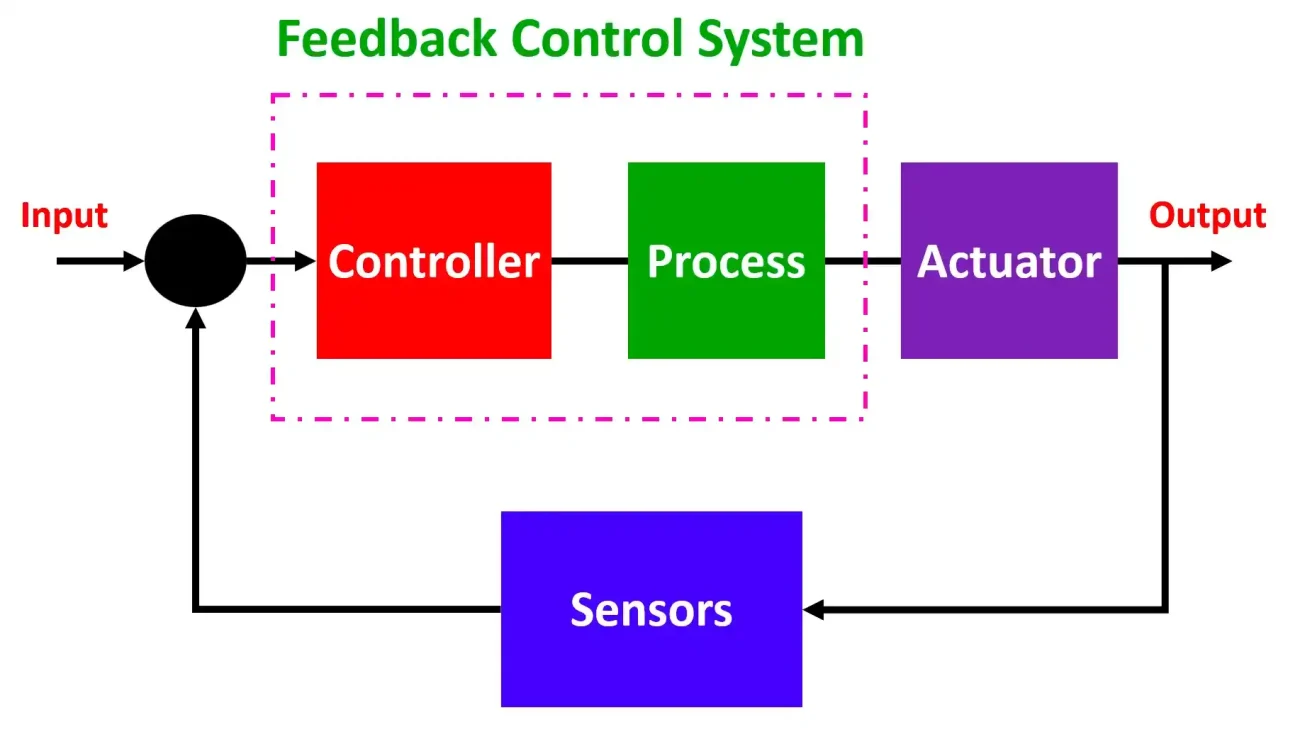

یک سیستم کنترل بازخورد اساساً دارای پنج جزء است – ورودی (مقدار تنظیم شده)، خروجی (متغیر فرآیند)، فرآیند در حال کنترل، دستگاه‌های حسگر و دستگاه‌های فعال/کنترل. به شکل زیر نگاهی بیندازید.
اجازه دهید این موضوع را با یک مثال ساده از کولر گازی توضیح دهم.
موارد زیر را در نظر بگیرید:
تنظیم دما توسط کنترل از راه دور – ورودی
دما – خروجی
سنسور دما – دستگاه سنجش
AHU – فرآیند در حال کنترل است
کمپرسور – دستگاه کنترل
حال، این را به مفهومی که می‌خواهیم توضیح دهیم مرتبط کنید. دما را روی 26 درجه سانتی گراد تنظیم می کنید. شما کولر را راه اندازی می کنید. هنگام شروع، سنسور متوجه می شود که دمای فعلی 32 درجه سانتیگراد است. بر اساس این بازخورد، کنترل کننده داخل کمپرسور را راه اندازی می کند. کمپرسور سعی می کند دما را پایین بیاورد.
به طور همزمان، سنسور به طور مداوم بازخورد خود را به کنترل کننده می دهد. هنگامی که دمای فعلی در نهایت به نقطه تنظیم خود رسید، کمپرسور خاموش می شود. بر اساس شرایط خاموش، دو مورد می تواند اتفاق بیفتد – یا دما افزایش می یابد یا کاهش می یابد.
اگر مشخص شود که دما دوباره در حال افزایش است، کمپرسور دوباره روشن می شود تا آن را پایین بیاورد. و هنگامی که دما در حال کاهش است، هیچ اقدامی انجام نمی شود مگر اینکه دما دوباره افزایش یابد. این مفهوم اساسی سیستم کنترل بازخورد است.
مشخص شده است که محاسبه عمدتاً به دو عامل اصلی بستگی دارد – مقدار مورد نیاز و مقدار فعلی. تفاوت حاصل بین آنها خطا نامیده می شود. بر اساس این خطا، کنترلر تصمیم می گیرد که چگونه دستگاه کنترل را دستکاری کند تا پس از یک مرحله مشخص، سعی کند خطا را به صفر برساند. این همان چیزی است که سیستم کنترل بازخورد روی آن کار می کند. این یک محاسبه زمان واقعی است. شما باید یک فرآیند را کنترل کنید، اما اگر بدانید که فرآیند در حال حاضر چگونه اجرا می شود، می توانید به طور دقیق آن را مدیریت کنید.
یک مثال بسیار محبوب PID (یکپارچه و مشتق متناسب) است. PID فرآیند را یا با خروجی دیجیتال یا خروجی آنالوگ کنترل می کند. مثالی که قبلاً در مورد آن بحث کردیم یک خروجی دیجیتال (کمپرسور – روشن یا خاموش) بود. در خروجی آنالوگ، خروجی به تناسب تغییر می کند تا کنترل بیشتری در سیستم داشته باشد (مانند شیر محرک یا VFD).
مطلب پیشنهادی: خرید ترانسمیتر فشار / نکاتی که قبل از خرید پرشر ترانسمیتر باید بدانید
انواع بازخورد
بازخورد مثبت: در این نوع سیگنال فیدبک با سیگنال ورودی در کنترلر اضافه می شود. این نوع بسیار کم استفاده است، زیرا کنترل کمتری بر خطا دارد.
بازخورد منفی: در این نوع، سیگنال بازخورد از سیگنال ورودی در کنترلر کم می شود. این پرکاربردترین نوع است، زیرا دقت و کنترل بالایی در فرآیند دارد. مثالی که قبلاً مورد بحث قرار گرفتیم یک بازخورد منفی بود که سعی می‌کند با نزدیک کردن ورودی و خروجی به یکدیگر خطا را کاهش دهد.
فروش انواع ابزار دقیق با ضمانت اصالت کالا و بهترین قیمت بازار
مزایای سیستم کنترل بازخورد
- کاهش اثرات غیر خطی که بیشتر در سیستم های حلقه باز (بدون بازخورد) دیده می شود.
- کاهش نویز و اختلالات خارجی.
- افزایش کارایی، دقت و کیفیت.
- کاهش بی ثباتی و عدم قطعیت فرآیند.
- پاسخ گذرا را می توان به راحتی کنترل کرد
- بهبود در بهره و پهنای باند.
به این ترتیب، مفهوم سیستم کنترل بازخورد مورد استفاده در بسیاری از فرآیندهای مهندسی را درک می کنیم.
