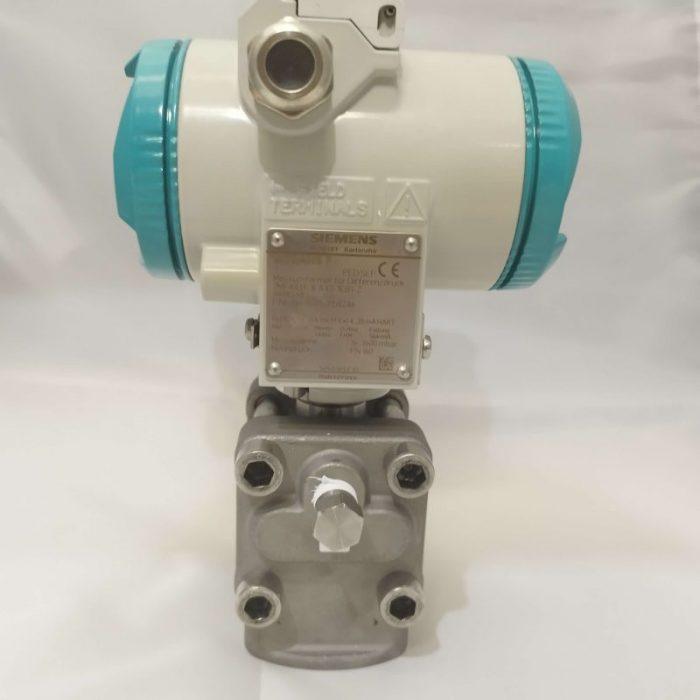

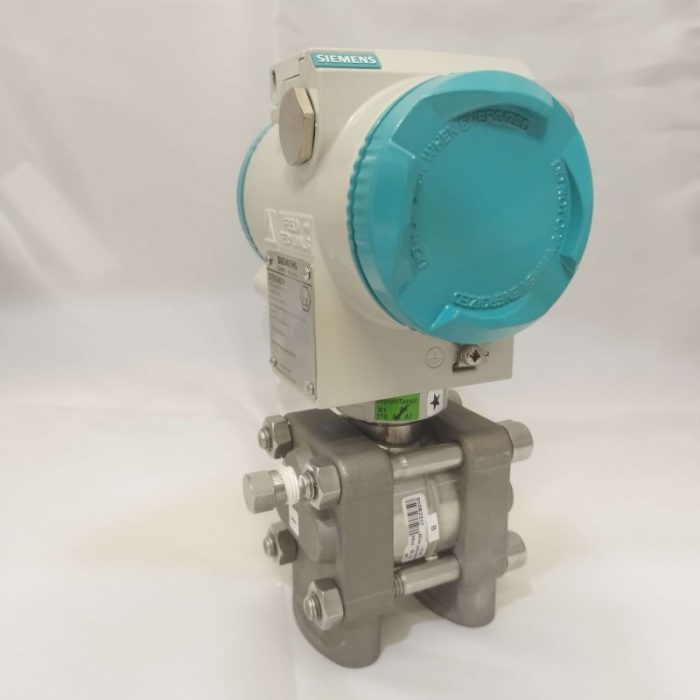

ترانسمیتر اختلاف فشار و دبی سری 7MF4433 زیمنس

معرفی و بررسی ترانسمیتر اختلاف فشار و دبی سری 7MF4433 زیمنس

ترانسمیتر اختلاف فشار و دبی دو سیمه سری DSIII, PN 470/2325, 7MF4433 برند زیمنس دارای رنج فشار 16~1600mbar و قابلیت هارت می‌باشد.





ترانسمیتر فشار دیفرانسیلی و ترانسمیتر جریان دو سیمه سری DSIII PN 470/2325 7MF4433

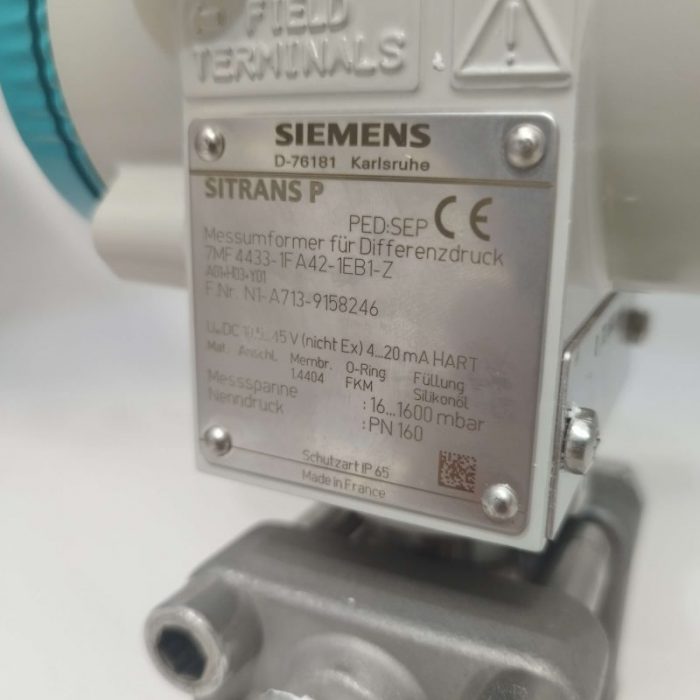

شماره محصول: 7MF4433 -1FA42-1EB1-Z A01+H03+Y01

SITRANS P

محدوده اندازه گیری: 16 تا 1600 میلی بار

سنجشگر پر شدن سلول: روغن سیلیکون

سنجشگر تمیز کردن سلول: نرمال

PN 2320 psi, static /Span:6.4 to640 inH2O

جنس قطعات آب بندی شده (فلنج های فرآیند فولاد ضد زنگ): دیافراگم فرآیند: فولاد ضد زنگ

قطعات سلول اندازه گیری: فولاد ضد زنگ

اتصال فرآیند: تهویه در کنار فلنج های فرآیند: رزوه نصب M 10

جنس قطعات آب بندی  نشده: پیچ های فلنج فرآیند: فولاد ضد زنگ

محفظه الکترونیک: آلومینیوم دایکاست

نسخه استاندارد

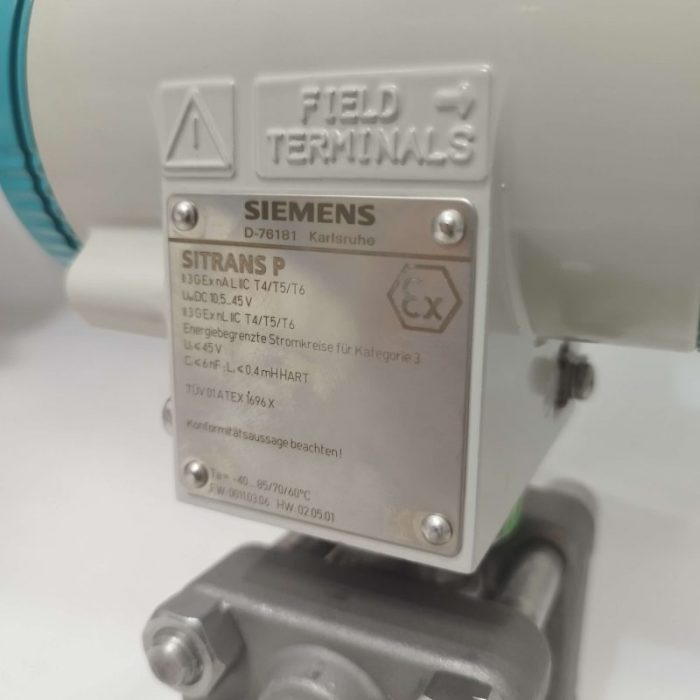

حفاظت در برابر انفجار: کاربرد در منطقه 2 n (TÜV)/ zone 2 n (TÜV)

اتصال برق / ورودی کابل: رزوه مادگی M 20 x 1.5

پوشش محفظه / روکش نمایشگر: بدون پنجره / صفحه نمایش دیجیتال، تنظیم mA

ترانسمیتربا پایه نصب A01=STEEL

فلنج های فرآیند فولاد ضد زنگ برای خطوط فشار فعال عمودی (نه با مکمل های K01 یاK02)

برای مشخصه خطی: mbar, psi, kPa, MPa, … (27 characters maximum)



Differential pressure and flow transmitters, two-wire, series DSIII, PN 470/2325, 7MF4433

PRODUCT NO: 7MF4433 -1FA42-1EB1-Z  A01+H03+Y01

SITRANS P

MEASURING RANGE: 16~1600mbar

Measuring cell filling: Silicone oil

Measuring cell cleaning: Normal

PN 2320 psi, static /Span:6.4 to640 inH2O

Material of the wetted parts (stainless steel process flanges): Process diaphragm: Stainless steel

Parts of the measuring cell: Stainless steel

Process connection: Venting on side of process flanges: Mounting thread M 10

Material of the non-wetted parts: Process flange screws: Stainless steel

Electronics housing: Diecast aluminum

Standard version

Explosion protection: Application in zone 2 n (TÜV)

Electrical connection / cable inlet: Female thread M 20 x 1.5

Housing cover / display: without window (digital display covered, setting: mA)

Transmitter with mounting bracket of: A01=STEEL

Stainless steel process flanges for vertical active pressure lines (not with supplements K01 or
K02)

For linear characteristic: … to … mbar, psi, kPa, MPa, … (27 characters maximum)

برای کسب اطلاعات بیشتر به کاتالوگ محصول مراجعه نمایید.



دانلود کاتالوگ



راه های ارتباطی با ما

واتس آپ : 09357141700

سوالات متداول:

• چرا از ترانسمیتر اختلاف فشار استفاده می کنیم؟

ترانسمیترهای اختلاف فشار برای اندازه‌گیری جریان در لوله‌های ونتوری، صفحات روزنه‌ای، لوله‌های پیتوت و همچنین سایر کاربردهای جریان استفاده می‌شوند. سنسورهای اختلاف فشار برای اندازه‌گیری جریان از رابطه قانون مربعی که بین دبی و فشار دیفرانسیل وجود دارد، استفاده می‌کنند.
