پوزیشنر ABB مدل TZIDC-110

POSITION INDICATOR  TZIDC-110   V18346-203446000C   ABB double acting Digital Positioner

Input / Communication Port:3: PROFIBUS PA

Explosion Protection:4: ATEX II 3 G Ex nA IIC T6 resp. T4 Gc

پوزیشنر فیشر مدل DVC6200

Fisher FIELDVUE  DVC6200 Digital Valve Controller

DVC6200  / HART   /4-20 m A

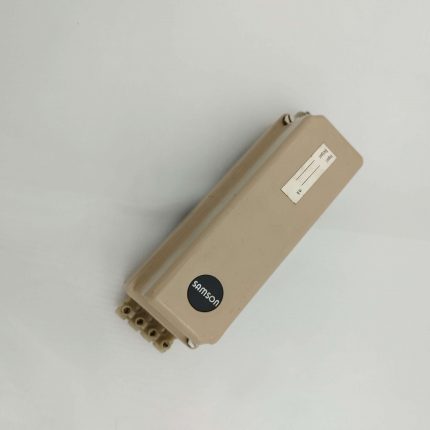

مبدل آی تو پی 5288 سامسون

I/P Converter SAMSON

MODEL: 5288  540400

ورودی: 4...20 میلی آمپر

ورودی الکتریکی مدار: ذاتا ایمن مناطق خطر zone0,1

خروجی:محدوده قابل تنظیم پیوسته  از 0.05 تا 6.0 bar (0.7 تا 90 psi)

تامین هوا: 0.4 ± 0.1 بار بالاتر از مقدار محدوده سیگنال کنترل بالایی

پوزیشنر در شیر کنترل چیست؟

پوزیشنر برای شیر کنترلی برای تنظیم موقعیت شیر بر اساس نقطه تنظیم دلخواه برای یک متغیر فرآیند، خواه فشار، دما یا جریان باشد، استفاده می شود.

در زیر، ما در مورد اینکه چرا ممکن است بخواهید از آنها استفاده کنید، نحوه عملکرد سه نوع اصلی positioner و گزینه هایی که پالاترومارکت ارائه می دهد صحبت خواهیم کرد.

پوزیشنر چگونه کار می کند؟

تولیدکنندگان معمولاً پوزیشنرهای شیر را روی پوشش بالایی یک محرک پنوماتیک برای شیرهای کنترل خطی نصب می‌کنند.

در شیرهای کنترلی دوار، positioner سوپاپ در راستای سوپاپ و ساقه های محرک در بالای محرک یا در کناره محرک نصب می شود. نصب بستگی به نوع محرکی دارد که شخص استفاده می کند.

چسباندن پوزیشنر به محرک ها به آن این امکان را می‌دهد که حرکت ساقه (شیرهای خطی) یا درجه چرخش (شیرهای چرخشی) را اندازه گیری کند. این همچنین موقعیت سوپاپ را بر اساس سیگنال ورودی از کنترل کننده ابزار تغییر می دهد.

هنگامی که متغیر فرآیند با نقطه تنظیم مورد نظر متفاوت است، کنترل کننده ابزار یک سیگنال الکتریکی یا پنوماتیکی را به پوزیشنر ارسال می کند. این خروجی پنوماتیک آن را به محرک تغییر می‌دهد تا دریچه باز یا بسته شود. این تا زمانی اتفاق می افتد که متغیر فرآیند به نقطه تنظیم مورد نظر برسد.

چند نوع پوزیشنر وجود دارد؟


3
نوع اصلی پوزیشنر

  • شیر پنوماتیک
  • شیر الکترو پنوماتیک  (EP) ‌
  • سوپاپ دیجیتال


پوزیشنر دریچه پنوماتیک چیست؟

موقعیت یاب شیر پنوماتیک سیگنال پنوماتیکی را از یک کنترلر دریافت می کند. سپس محرک سوپاپ را با فشار هوای صحیح تامین می‌کند تا موقعیت دقیق ساقه یا شفت سوپاپ متناسب با سیگنال ورودی پنوماتیک را فراهم کند.

پوزیشنر شیر الکترو پنوماتیک چیست؟

یک positioner الکترو پنوماتیک، که گاهی اوقات به اختصار «EP Positioner» خوانده می شود، یک سیگنال الکتریکی (معمولاً 4-20 میلی آمپر یا 0-10 ( VDC از یک کنترل کننده دریافت می کند. سپس یک سیگنال پنوماتیک مربوطه را به یک محرک شیر پنوماتیک ارسال می کند.

پوزیشنر های EP Valve را می‌توان به عنوان «موقعیت‌دهنده آنالوگ» نیز نامید. این به این دلیل است که ورودی الکتریکی به پوزیشنر یک سیگنال آنالوگ است.

از آنجایی که بسیاری از واحدهای پردازش از الکترونیک با سیگنال DC 4-20 میلی آمپر برای تعدیل دریچه های کنترل استفاده می کنند، positioner باید سیگنال جریان الکترونیکی را به سیگنال فشار پنوماتیک تبدیل کند.

پوزیشنر دریچه دیجیتال چیست؟

پوزیشنر دیجیتال سوپاپ همچنین سیگنال الکتریکی را از یک کنترلر (معمولاً 4-20 میلی آمپر، HART، PROFIBUS یا پایه فیلدباس) دریافت می کند، اما برخلاف آنالوگ، دیجیتال است. سپس یک سیگنال پنوماتیک مربوطه را به یک محرک شیر پنوماتیک ارسال می کند.

همچنین با EP Positioner متفاوت است زیرا از یک ریزپردازنده برای تبدیل سیگنال کنترل و انجام کنترل موقعیت به جای یک مجموعه پرتو مکانیکی، بادامک و فلپر موجود در EP استفاده می کند.

این ورودی الکتریکی قابلیت های پیشرفته تری را در اختیار کاربر قرار می دهد. این « پوزیشنر های هوشمند» دیجیتال همچنین داده‌هایی را جمع‌آوری می‌کنند تا به طور خودکار به کاربران در مورد عملکرد، تشخیص و نگهداری شیر هشدار دهند.

برای خرید انواع positioner با کارشناسان ما در پالاترومارکت برای دریافت مشاوره فنی رایگان و استعلام قیمت تماس بگیرید.
