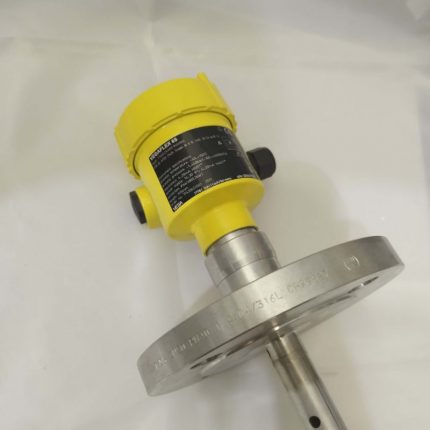

لول ترانسمیتر راداری

لول ترانسمیتر راداری چیست؟

لول ترانسمیتر راداری یک پالس موج الکترومغناطیسی با فرکانس بالا را معمولاً در طیف مایکروویو ارسال می کند و موج منعکس شده از سطح مایع را دریافت می کند.

زمان لازم برای عبور پالس مایکروویو از فاصله بین آنتن فرستنده و سطح هدف و بازگشت مجدد به آنتن گیرنده اندازه گیری می شود.

فاصله (d) بین سنسور سطح مایع رادار و سطح مایع را می توان با تقسیم مقدار محاسبه کرد. زمان صرف شده (t) در دو، و ضرب آن در سرعت نور (c)، یعنی d = c ∙ t / 2.

سطح مایع در یک مخزن (LT) را می توان با کم کردن فاصله (d) از مقدار تعیین کرد.

مزایای ترانسمیتر سطح راداری

1. بدون تماس رسانه ای برای نوع نصب شده به صورت عمودی، بنابراین دارای انعطاف پذیری برای استفاده در رسانه های خورنده مختلف، سیالات غلیظ، دوغاب، فاضلاب است.

2. سازگاری سیال با دمای بالا برای انواع نصب شده به صورت عمودی، زیرا هیچ جزء حساسی با سیال تماس پیدا نمی کند.

3. دقت بالا به دلیل موج پالس فرکانس بالا و اندازه گیری دقیق زمان

4. مخزن تحت فشار مهر و موم شده بر عملکرد تأثیر نمی گذارد

5. برد طولانی تر از اولتراسونیک

6. تحت تأثیر تغییرات سطحی مانند دمای هوا قرار نمیگیرد.

معایب لول ترانسمیتر راداری

1. کف کردن، پاشیدن، بخار و رطوبت می تواند بر عملکرد اندازه گیری تأثیر بگذارد

2. هزینه بالا در مقایسه با سایر فناوری ها

3. امکان نصب فقط در بالا

4. حداقل فاصله انسداد عملکرد را در مجاورت سطح مایع محدود می کند

5. فاصله مسدود کردن طولانی تر از اولتراسونیک

6. رادار از سیالات ثابت دی الکتریک کم عبور می کند
