کنترل ولو Masoneilan سری 41005 / ماسونیلان کنترل ولو 41005

Ratings & Connections

Flanged: ANSI 150 – 2500, UNI-DIN 10 - 400

Welded: BW or SW

Body Materials

carbon steel; stainless steel; chrome-moly

Screwed: NPT 2” (50 mm)

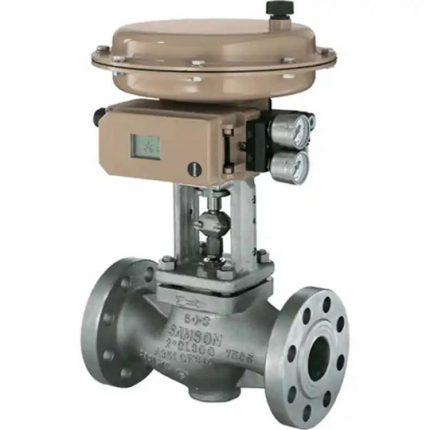

کنترل ولو سامسون (samson) / کنترل ولو samson 3421

مشخصات فنی کنترل ولو سامسون

Size:1/2" to 12"

Materials:Cast Iron, Carbon Steel, Stainless Steel, Monel, Hastelloy, (Special Materials on Request)

Temperature Range:-325 to 842℉(-196 to 450℃)

VALVE STYLE: Globe valve

USAGE: Low-pressure service Throttling service Cryogenic service

کنترل ولو فیشر fisher Globe valve HPS C و HPT C

اندازه های ولوهای سری HPS-C and HPT-C

HPS‐C: NPS 1 to 3 (CL900 and CL1500) and 1 to 2 ( CL2500) HPT-C: NPS 4 through 12 (CL900 and CL1500)

میزان تحمل دما

HPT‐C: -198 to 66C (-325 to 150F) HPS‐C: -198 to 316C (-325 to 600F)

کنترل ولو  (control valve – کنترل ولو ابزار دقیق) چیست؟

از کنترل ولو ابزار دقیق  برای تنظیم دقیق فرایندها در تمام کارخانه ها و واحد‌های صنعتی از حلقه های کنترلی مختلف استفاده می‌شود. هر  حلقه کنترلی معمولاً شامل یک حسگر شرایط فرآیند، یک فرستنده و یک کنترل‌کننده است .

کنترل کننده «متغیر فرآیند» دریافت‌شده از ترانسمیتر را با نقطه تنظیم،یعنی شرایط ایده آل فرآیند  مقایسه می‌کند و سیگنال اصلاحی را به عنصر کنترل نهایی ارسال می‌کند.

کنترل ولو یکی از حلقه های کنترلی در فرآیندهای صنعتی و ابزاری مکانیکی است  که برای تنظیم جریان، فشار، دما یا سطح سیالات مانند مایعات، گازها یا بخار در فرآیندهای صنعتی استفاده می‌شود.

شیرهای کنترل  با تنظیم اندازه  گذر جریان در پاسخ به سیگنال یک کنترل کننده یا سایر سیستم های اتوماسیون عمل می‌کنند و نقش مهمی در تنظیم دقیق فرایندها دارند.

کنترل ولو  (control valve) چیست؟

 هدف از  کنترل ولو ابزار دقیق چیست و چگونه کار می‌کند ؟

هدف اصلی این ولو، ارائه ابزاری برای پیاده سازی یا به کار انداختن یک استراتژی کنترل برای مدیریت یک فرایند است.

control valve دستگاه هایی هستند که می توانند شرایط خاصی مانند فشار، دما، جریان و سطح مایع را با باز و بسته شدن مطابق با سیگنال دریافتی توسط کنترلر کنترل کنند.

کنترل کننده سیگنال را با مقایسه یک نقطه تنظیم با یک متغیر فرآیند ارسال می‌کند. مقادیر متغیرهای فرآیند توسط سنسورها ارائه می‌شود و همچنین شرایط را نظارت می‌کند.

شیرهای کنترل صنایع کنترل در فرآیند، عنصر کنترل نهایی هستند و می تواند جریان گاز، بخار، آب سیال مانند را کنترل کند تا بتواند بار را جبران کند.

اجزای اصلی کنترل ولو

 این ولوها، شیرهایی هستند که به منظور تنظیم یا تنظیم شرایط اجرای حالت پایدار یک فرآیند، یک ناحیه جریان متغیر پیوسته را فراهم می‌کنند. به طور کلی اجزا اصلی یک کنترل ولو عبارتند از :

  1. بدنه :ساختار اولیه ای است که اجزای داخلی را در خود جای داده و اتصال به سیستم لوله کشی را فراهم می‌کند.
  2. برش :اجزای داخلی که وظیفه تعدیل جریان را بر عهده دارند، از جمله ااین اجزا می توان به دوشاخه، ساقه و نشیمنگاه اشاره کرد.
  3. محرک:وسیله ای است که نیرویی را برای باز کردن، بستن یا قرار دادن برش  در صورت نیاز فراهم می‌کند.
  4. پوزیشنر:دستگاه کنترلی که موقعیت محرک شیر را بر اساس سیگنال کنترل تنظیم می‌کند .

 انواع کنترل ولو ابزار دقیق

تقسیم بندی های مختلفی می توان برای شیرهای کنترل در نظر گرفت. این تقسیم بندی ها بر اساس معیارهای مختلف مانند شکل ظاهری ، عملکرد ، نوع محرک و… انجام می‌شود.

به طور مثال شیرهای کنترل از نظر نوع محرک به چهار دسته دستی ، هیدرولیکی ، الکتریکی و پنوماتیکی تقسیم می‌شوند. هم چنین  دریکی از رایج ترین این تقسیم بندی ها انواع کنترل ولو به دو نوع خطی و چرخش تقسیم می‌شوند.

 کنترل ولوهای خطی

این شیرهای کنترل  با حرکت یک عنصر بسته در یک حرکت خطی جریان را تنظیم می‌کنند. شیرهای خطی خود به چند دسته تقسیم می‌شوند. انواع متداول control valve  حرکت خطی عبارتند از:

  •  گلوب ولو:این شیرها  دارای پلاگینی هستند که برای کنترل جریان به داخل و خارج صندلی حرکت می‌کند. این شیرها برای کنترل گازها  ایده آل هستند.
  • شیرهای دیافراگمی: این شیرها دارای یک دیافراگم انعطاف پذیر هستند  که به سمت بالا و پایین حرکت می‌کند، این شیرها برای جابجایی سیالات خورنده، فرساینده یا ساینده ایده آل هستند.
  •  پینچ ولو: با یک آستین الاستومری قابل پینچ، شیرهای پینچ برای جابجایی دوغاب ها، مواد دانه ای و سوسپانسیون های فیبری مناسب هستند.

ولوهای حرکت چرخشی

 این دسته از انواع این ولو، با چرخاندن یک عنصر بسته در بدنه شیر، جریان را تعدیل می‌کنند. برخی از شیرهای متداول حرکت چرخشی عبارتند از:

  •  بال ولو: شیرهای توپی که به دلیل قابلیت قطع سریع خود شناخته می‌شوند، دارای یک عنصر بسته شدن کروی با یک گذر جریان هستند که در هنگام باز بودن با خط لوله همسو می‌شود.
  • باترفلای ولو: دارای یک دیسک که در جریان جریان می چرخد، شیرهای پروانه ای سبک وزن، فشرده و مناسب برای خطوط لوله با قطر زیاد هستند.

معیارهای انتخاب بهترین کنترل ولو

انتخاب control valve مناسب برای یک کاربرد خاص مستلزم بررسی دقیق عوامل مختلف است. در اینجا چند مرحله کلیدی مهم برای انتخاب بهترین کنترل ولو را مرور می‌کنیم.

مرحله 1 تعیین الزامات فرآیند:

الزامات فرایند  شامل شناسایی سیال فرآیند، سرعت جریان ، فشار، دما و درجه کنترل مورد نیاز هستند. شناخت این موارد مهم تریم نقش را در انتخاب بهترین کنترل ولو در صنایع مختلف دارد.

مرحله 2 تعیین  ویژگی های ولو مناسب :

انواع مختلف شیرهای کنترلی دارای ویژگی های متفاوتی هستند، مانند ظرفیت جریان، قابلیت خاموش کردن و بردپذیری. مشخصه های شیری را که برای کاربرد خاص مهم هستند، شناسایی کنید.

مرحله 3 شرایط عملیاتی را در نظر بگیرید:

هنگام انتخاب کنترل ولوها باید عواملی مانند محیط، ارتعاش و سطح صدا را در نظر گرفت.

مرحله 4 ارزیابی جنس شیر

متریال سازنده  شیر باید با سیال فرآیند و سایر سیالات موجود در سیستم سازگار بوده و بتوانند شرایط عملیاتی مورد نیاز را تحمل کنند.

مرحله 5 ارزیابی محرک کنترل ولوی

محرک نیروی مورد نیاز برای حرکت پلاگ یا تریم شیر را فراهم می‌کند و باید بر اساس الزامات کاربردی خاص انتخاب شود.

مرحله 6 تعیین سیگنال کنترل:

سیگنال کنترل می تواند بر اساس متغیرهای ورودی مختلف، مانند اندازه گیری های فرآیند یا نقاط مهم تنظیم شود. قبل از انتخاب کنترل ولو اطمینان  حاصل کنید که کنترل ولو می تواند الزامات سیگنال کنترل خاص را برآورده کند.

مرحله 7 تعمیر و نگهداری و هزینه ها را در نظر بگیرید

نگهداری و تعمیر کنترل ولو یکی از مهم تریم فاکتورها برای انتخاب این ولو مناسب است. تعمیر و نگهداری یک کنترل ولو مناسب  باید آسان باشد . هم چنین بهتر است از برندی خرید کنید که قطعات یدکی و پشتیبانی کارخانه سازنده به راحتی در دسترس باشد.

خرید و قیمت انواع کنترل ولو

برای خرید و استعلام قیمت انواع کنترل ولو با کارشناسان ما در پالاترومارکت در تماس باشید.
