ترانسمیتر فشار PRESSURE TRANSMITTER

 مشاوره و استعلام قیمت

⇐ 02128421019 ⇒

DP ترانسمیتر یوکوگاوا مدل EJA110A (ترانسمیتر اختلاف فشار)

DIFFERANTIAL PRESSURE TRANSMITTER  EJA110A  -  EMS5B-92DA/KU2  YOKOGAWA

Output Signal :E: 4 to 20 mA DC with digital communication (HART protocol, refer to GS 01C22T01-00EN)

پرشر ترانسمیتر 2088 روزمونت

Gauge  Pressure Transmitter 2088G3S22D2M5D4B4I1T1QG  ROSEMOUNT Pressure ranges:  –14.7 to 800 psi (–1.01 to 55.2 bar) Transmitter output: 4–20 mA dc/Digital HART Protocol Process connection: 316L SST/ M20 x 1.5 male

پرشر ترانسمیتر 266DSH ABB

مشخصات فنی پرشر ترانسمیتر 266DSH

ABB 266DSH Differential Pressure Transmitter

P/N: 266DSH ESSB2A1 L1B2

ترانسمیتر فشار دیفرانسیلی برند ABB  مدل 266DSH

پرشر ترانسمیتر 3051CD2 روزمونت / ترانسمتیر فشار Rosemount 3051CD2

بررسی مشخصات فنی پرشر ترانسمیتر 3051CD2 روزمونت

DIFFERANTIAL PRESSURE TRANSMITTER  3051CD2A22A1AB4I1L4M5DFQ4Q8   ROSEMOUNT

3051CD2 CAL:0 TO 623mBAR 4-20mA HART

پرشر ترانسمیتر PMP51 اندرس هاوزر

مشخصات فنی پرشر ترانسمیتر PMP51 اندرس هاوزر

pressure  transmitter PMP51-6VHX0/0 E&H  PMP51-BC21JB1SGCGCJA1Z1

RANGE: -1…40 bar ~-0.1...4 MPa

RANGE: -1…40 bar ~-0.1...4 MPa

Digital pressure transmitter with welded metal sensor PMP51

Digital pressure transmitter with welded metal sensor PMP51

P/N: PMP51-6VHX0/0 E&H

ORDER CODE: PMP51-BC21JB1SGCGCJA1Z1

Approval: BC: ATEX II 2G Ex d IIC T6

Output:2 : 4-20mA HART

Display, Operation: 1; LCD, push button on display/electronics

Housing: J : F31 Alu, glass window

Electrical Connection: B: Thread M20, IP66/68 NEMA4X/6P

Sensor Range: 1S: 40bar/4MPa/600psi gauge,400mH2O/1334ftH2O/16000inH2Ooverload: 160bar/16MPa/2400psi

Reference Accuracy:G: Standard

Calibration; Unit: C : Sensor range; kPa/MPa

Process Connection:  GCJ: Thread ISO228 G1/2 EN837, 316L

Membrane Material: A: 316L

Fill Fluid: 1: Silicone oil

>>Marking: Z1: Tagging (TAG), see additional spec

پرشر ترانسمیتر دیجیتال PMP51 اندرس هاوزر / ترانسمیتر فشار PMP51

Digital pressure transmitter with welded metal sensor

pressure  transmitter PMP51-LV62/0 E&H  PMP51-BA21JA1UGCGCJA1

RANGE: -1…100 bar ~ -0.1…10 MPa

پرشر ترانسمیتر روزمونت 3051TG4 / ترانسمیتر فشار Rosemount

3051T In-Line Pressure Transmitter 3051TG4A2B31KB4K8M6Q4Q8S5Q15



Rosemount™ 3051 In-Line Pressure Transmitter

Model: 3051T In-Line Pressure Transmitter

Pressure type: Gage

Pressure range: –14.7 to 4000 psi (-1.01 to 275.79 bar)

Transmitter output: 4–20 mA with digital signal based on HART® Protocol

Process connection style: ½-14 NPT female (range 1-5 only)

Isolating diaphragm/Process connection wetted parts material: Alloy C-276

Sensor fill fluid: Silicone

Housing material: Stainless steel

Mounting bracket: Bracket for 2-in. pipe or panel mounting, all stainless steel

Product certifications: ATEX Flameproof, Intrinsic Safety, Type n, Dust (combination of E8, I1 and N1)

Display and interface options: LCD display with LOI



پرشر ترانسمیتر ویکا S11

ویژگی های ترانسمیتر فشار ویکا S11

Model S-11, flush diaphragm Pressure transmitter

Pressure ranges from 0 ... 0.1 bar to 0 ... 1000 bar

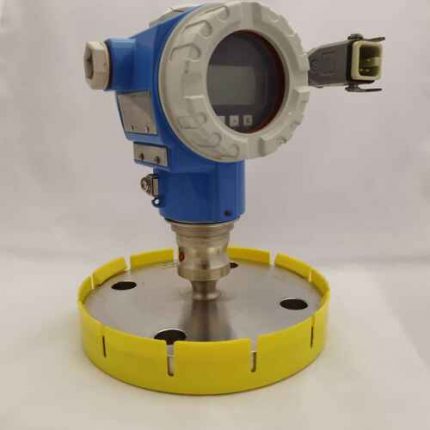

ترانسمیتر Cerabar S PMP75 فشار ترکیبی

ویژگی ترانسمیتر فشار Cerabar S PMP75



pressure transmitter PMP75-KV55/0  E&H  PMP75-1AA1P15B3ANA

RANGE: -1…10 mbar /welded diaphragm seal DN50   PN40 /WITHOUT CAPILLARY

Digital pressure transmitter with fully welded diaphragm seal

Product name: Cerabar S PMP75

Order code: PMP75-1AA1P15B3ANA

Approval:1: ATEX II 1/2G Ex ia IIC T6

Output; Operating:A: 4-20mA HART; extern + LCD

Housing; Cover Sealing; Cable Entry:A: T14 Alu IP66/67 NEMA6P; EPDM; M20 gland, T14 = side cover (Ex d > M20 thread)

Sensor Range; Sensor Overload Limi:1P: 10bar/1MPa/150psi gauge; 40bar/4MPa/600psi

Calibration; Unit:1: Sensor range; mbar/bar

Membrane Material:5: Tantalum

Process Connection:B3: DN50 PN10-40 B1, 316L, flush mount, flange EN1092-1

Transmitter Mounting; Fill Fluid:A; Direct; silicone oil

Additional Option 1:N: HistoROM / M-DAT

Additional Option 2:A: Not selected

ترانسمیتر اختلاف فشار (DP) روزمونت 3051CD2

DIFFERANTIAL PRESSURE TRANSMITTER  3051CD2A22A1AS2E5T1   ROSEMOUNT WITH CAPILLARY

Pressure range:CAL:0 TO 250 IN H2O

Transmitter output: 4–20 mA with digital signal based on HART® Protocol

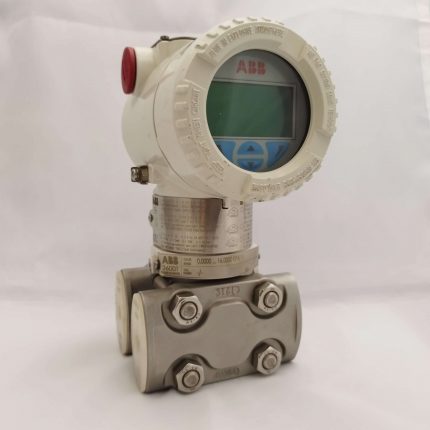

ترانسمیتر اختلاف فشار 266DSH ABB

ABB 266DSH Differential Pressure Transmitter

P/N: 266DSH HSSB2A1  E1L1B2

ترانسمیتر اختلاف فشار ABB مدل 266DSH دارای پارت نامبر266DSH HSSB2A1  E1L1B2

SENSOR - Span limits: H : 1.6 and 160 kPa 16 and 1600 mbar 6.4 and 642 inH2O

Application: S : Differential measurement at standard static pressure

Diaphragm material / Fill fluid:  S: AISI 316 L ss Silicone oil/ NACE

Process flanges/adapters material and connection: B : AISI 316 L ss (Horizontal connection)/ 1/2 in. – 14 NPT-f through adapter /NACE

Bolts/Gasket: 2: AISI 316 ss/ PTFE /NACE (non exposed)

Housing material and electrical connection: A : Aluminium alloy ( barrel version) / 1/2 in. – 14 NPT

Output/Additional options: 1 : HART and 4 to 20 mA - Advanced functionality (includes option R1)

Hazardous area certifications: E1 : ATEX Intrinsic Safety Ex ia

Integral LCD: L1 : Digital LCD integral display with integrated keypad

Mounting bracket (shape and material): B2 : For pipe/wall mounting - AISI 316 L ss

ترانسمیتر اختلاف فشار مدل PMD75 رنج ۳۰mbar

DIFFRENTIAL PRESSURE TRANSMITTER E&H  Deltabar S PMD75

  • Product name: Deltabar S PMD75
  • MODEL: PMD75-32TV6/0
  • Order code: PMD75-5BC7C32DAMAZ1

ترانسمیتر فشار (pressure transmitter) یک تجهیز ابزار دقیق برای اندازه گیری و کنترل فشار است که برای انتقال مقدار کمیت فشار به بخش کنترل مرکزی استفاده می شود. پرشر ترانسمیتر که نام دیگر ترانسمیتر فشار است از دو بخش المان اولیه و المان ثانویه تشکیل شده است.

المان اولیه شامل سنسور یا المان فشار است که فشار را به مقدار الکتریکی یا مکانیکی تبدیل کرده و توسط المان ثانویه قابل خواندن می باشد. ازآنجایی که المان اولیه در مقایسه با المان ثانویه بیشتر در معرض سیال و شرایط فرآیندی است بیشتر در معرض خرابی قرار می گیرد. المان ثانویه ترانسمیتری الکترونیکی است که خروجی المان اولیه را به سیگنال قابل خواندن مانند 20 تا 4 میلی آمپر تبدیل می کند.

ترانسمیتر فشار چیست؟

پرشر ترانسمیتر

فرستنده فشار دستگاهی است که برای اندازه گیری فشار در مایعات، سیالات یا گازها طراحی شده و معمولاً برای اندازه گیری فشار داخل ماشین آلات صنعتی استفاده می شود تا قبل از وقوع حادثه به کاربران هشدار دهد.

ترانسمیترفشار چگونه کار می کند؟

این نوع تجهیز، فشارسیالات که شامل مایعات و گازها است را حس کرده و فشار را به یک ترانسدیوسر برای تبدیل به یک سیگنال الکتریکی ضعیف منتقل می کند. این سیگنال ضعیف از طریق یک تقویت کننده به سیگنال الکتریکی برای ارسال به کنترلرها، مدارات الکترونیکی و سیستم های مانیتورینگ تبدیل می شود.

تفاوت ترانسمیتر اختلاف فشار یا ترانسمیتر فشار تفاضلی

ترانسمیتر فشار نسبی و مطلق یک ورودی فشار دارند که در اختیار کاربر قرار می گیرد تا آنرا به محل مورد نظر متصل نماید. اما ترانسمیتر فشار تفاضلی یا دیفرانسیلی دارای دو ورودی بوده و اختلاف فشار بین دو نقطه را اندازه گیری می کنند. این دو ورودی با حروف H وL  بر روی بدنه ترانسمیترهای فشار مشخص می شوند.

هنگام نصب ترانسمیترهای فشار تفاضلی باید فشار بالای خط جریان به ورودی H و نقطه با فشار پایین به ورودی L متصل شود تا فشار خروجی به درستی (مثبت یا منفی) اندازه گیری شود. در ترانسمیترهای فشار تفاضلی این دو ورودی در دسترس کاربر قرار می گیرد تا با انتخاب خود و به طور اختیاری آنها را به محل مورد نظر متصل نماید. نکته قابل توجه در ترانسمیتر های فشار تفاضلی آن است که باید شیرهای چند راهی (منیفولد) Manifold به محل اندازه گیری متصل تا به درستی بهره برداری شوند.

اجزای ترانسمیتر فشار

انواع پرشر ترانسمیتر فشار

به طور کلی ترانسمیتر فشار شامل سه بخش اصلی عنصر اولیه، مبدل و انتقال دهنده می باشد که در ادامه به توضیح هریک پرداخته ایم:

1. المان اولیه یا عنصر اولیه

المان اولیه بخشی از پرشر ترانسمیتر است که تحت تاثیر فشار قرار می گیرد و به آن سنسور SENSOR گفته می شود. سنسور به گونه ای طراحی و ساخته شده است که وقتی تحت تاثیر فشار قرار می گیرد یک جابه جایی مکانیکی صورت می گیرد یا بسته به نوع این سنسور برخی از مشخصه های آن تغییر می کند.

2. مبدل

 تغییرات مکانیکی یا فیزیکی ایجاد شده در سنسور را به انرژی الکتریکی قابل اندازه گیری یا سیگنال الکتریکی تبدیل می کند.

3. انتقال دهنده

این قسمت یک سیگنال الکتریکی و یا پنوماتیکی متناسب با خروجی مبدل و سیستم کنترل تولید و ارسال می کند.

انواع ترانسمیترهای فشار با توجه به نوع سیگنال خروجی یا شکل ظاهری

  • ترانسمیترهای دیفرانسیلی
  • ترانسمیترهای کپیلاری
  • ترانسمیترهای خطی یا قلمی
  • ترانسمیترهای با خروجی جریانی 20 تا 4 MA
  • ترانسمیترهای با خروجی ولتاژی 0 تا 10 V DC
  • ترانسمیترهای L شکل
  • ترانسمیترهای ضد انفجار EX
  • ترانسمیترهای ZERO/SPAM
  • ترانسمیترهای دیافراگمی
  • ترانسمیترهای سیل seal
  • ترانسمیترهای HART
  • ترانسمیتر فشار مطلق
  • ترانسمیتر فشار منفی
  • ترانسمیتر میلی باری
  • ترانسمیتر فشار خلآ

مدل های ترانسمیتر فشار از برترین برند ها

PRESSURE TRANSMITTER WIKA MODEL IS-20

PRESSURE TRANSMITTER WIKA MODEL S-11

PRESSURE TRANSMITTER ENDRESS HOUSER   model PMP51

PRESSURE TRANSMITTER ENDRESS HOUSER   model  PMP71

PRESSURE TRANSMITTER ENDRESS HOUSER   model  PMC45

Absolute PRESSURE TRANSMITTER Yokogawa model  EJA310A

DIFFERENTIAL PRESSURE  TRANSMITTER ROSEMOUNT model  3051CD2

DIFFERENTIAL PRESSURE  TRANSMITTER ENDRESS HOUSER   model PMD75

لیست قیمت ترانسمیتر فشار ویکا و نیز قیمت ترانسمیتر فشار تفاضلی روزمونت با بهترین و نازل ترین قیمت آماده ارائه به شما عزیزان می باشد. برای کسب اطلاعات بیشتر در رابطه با قیمت ترانسمیتر گیج فشار و انواع ترانسمیتر ها با کارشناسان ما تماس حاصل نمایید.

انواع سیگنال الکتریکی خروجی در ترانسمیترهای فشار

ترانسمیتر با خروجی جریانی

1. ترانسمیتر با خروجی جریانی 20 تا MA 4

به دلیل شرایط نصب ساده، عیب یابی سریع و طول عمر بالا از پرفروش ترین ترانسمیترهای فشار می باشد که برخی از ترانسمیترهای پرفروش قلمی با خروجی جریان از برند ویکا آلمان شامل مدل  S10، S11، 10A می باشد.

2. ترانسمیتر با خروجی ولتاژی 0 تا 10 VD C

شرایط نصب این نمونه از تجهیز همانند ترانسمیترهای فشار با خروجی جریانی می باشد و فقط در نوع خروجی با یکدیگر متفاوت هستند .از پرفروش ترین ترانسمیتر با خروجی ولتاژی مدل  ECT 8472 از برند ترافاگ سوئیس TRAFAG می توان اشاره کرد.

3. ترانسمیتر با خروجی سیگنال هارت (HART)

سیگنال هارت مخفف عبارت (Highway Addressable Remote Transducer) است که به معنی ترانسدیوسر کنترل از راه دور می باشد. فرآیندهایی که مایل به استفاده از سیگنال‌های قدیمی (سیگنال های آنالوگ) هستند، اما در عین حال تمایل به پیاده سازی یک پروتکل هوشمند دارند می‌توانند از پروتکل هارت استفاده کنند. در پروتکل HART سیگنال های دیجیتال بدون هیچ گونه تداخلی روی سیگنال آنالوگ ۴ تا ۲۰ میلی آمپر قرار می گیرند. به طور کلی از طریق دو کانال ارتباطی آنالوگ و دیجیتال یک ارتباط کامل، کم هزینه و بدون عیب با نصب ساده ارائه می گردد.

کاربردهای ترانسمیتر فشار

کاربرد ترانسمیتر فشار

به طور کلی از ترانسمیترهای فشار برای اندازه گیری فشار در صنایع هواپیمایی، خودروسازی، نفت، گاز و پتروشیمی برای کنترل پیوسته فشار سیالات استفاده می شود. از این نوع تجهیز در کنار تجهیزات جانبی دیگر نظیر اوریفیس پلیت ها، ونتوری تیوب ها و پیتوت تیوب ها می توان برای اندازه گیری سایر پارامترها در تجهیزات و فرآیند های صنعتی استفاده کرد.

مزایای ترانسمیتر فشار

  • بسیار حساس و سبک وزن هستند.
  • دوام بالا و ساخت ساده ای دارند.
  • ثبات عالی و خروجی تنظیم شده را ارائه می دهند.
  • فرستنده‌های فشار نیز بسیار بادوام هستند.
  • مقرون به صرفه هستند و بر اساس فناوری های قوی طراحی شده اند.
  • ترانسمیترهای فشار نه تنها سطوح فشار، بلکه اختلاف فشار را نیز اندازه گیری می کنند.
  • مقاومت بالایی در هر محیط های مختلف دارد و در صورت نیاز می‌توانند به طور کامل زیر آب قرار گیرد.
  • فرستنده های فشار را می توان به سیستم های دیگر مانند مدارهای الکتریکی متصل کرد.

معایب ترانسمیتر فشار

  • به شرایط محیطی بسیار حساس هستند.
  • در صورت رانش دقت متوسطی ارائه می دهد.
  • به شوک ها و ارتعاشات پاسخ تاخیری می دهد.
  • آنها برای محدوده دمای بالا قابل اعتماد نیستند.

نکاتی که برای خرید ترانسیمتر فشار باید در نظر گرفته شود

خرید ترانسمیتر فشار

برای خرید ترانسمیتر فشار باید اطلاعات کاملی از این تجهیز بدانید، زیرا این نوع تجهیز در انواع مختلفی تولید می شود و کارایی هر یک نسبت به هم متفاوت است. در ادامه به چند موارد اشاره کرده ایم که باید هنگام خرید پرشر ترانسمیتر در نظر بگیرید:

  • توجه به نوع فشار: فشار منفی یا مثبت
  • رنج اندازه گیری فشار: فشار مطلق، نسبی و تفاضلی
  • نوع خروجی ترانسمیتر: خروجی جریانی یا ولتاژی
  • قابلیت خروجی HART
  • جنس بدنه نسبت به خورندگی مواد
  • ضد انفجار یا ضد آب بودن
  • نحوه نصب و نوع اتصالات
  • نوع برند و کیفیت
  • دست دوم یا آکبند بودن محصول

فروش ترانسمیتر فشار

فروشگاه پالاترومارکت با هدف تامین تجهیزات صنایع بالادستی در زمینه نفت و گاز وپتروشیمی آماده ارائه بهترین ترانسمیتر فشار از برند ویکا، روزمونت، یوکوگاوا و اندرس هاوزر با قیمت های کاملا رقابتی همراه با لیست قیمت تجهیزات ویکا، روزمونت و اندرس هاوزر می باشد.

قیمت ترانسمیتر فشار

همانطور که اشاره کردیم، ترانسمیترهای فشار در انواع مختلفی تولید می شوند که کارایی متفاوتی نسبت به هم دارند. پس یکی از دلایل اصلی اختلاف قیمت ترانسمیترهای فشار در نوع مدل آن می باشد. علاوه بر این، مواردی همچون، برند، کیفیت محصول، نو یا کارکرده بودن آن، کارخانه تولیدی و … در قیمت این نوع تجهیز موثر است. برای کسب اطلاعات بیشتر در رابطه قیمت و خرید پرشر ترانسمیتر با کارشناسان مختصص و با تجربه ما در این حوزه تماس حاصل نمایید.



سوالات متداول:
  • چه زمانی از ترانسمیتر فشار استفاده می‌شود؟

ترانسمیترهای فشار برای اندازه گیری فشار مایعات، سیالات و گازها در صنعت فرآیند استفاده می شوند. این تجهیزات که به عنوان مبدل فشار نیز شناخته می شوند، کاری بیش از بررسی فشار تجهیزات کار می کنند.



  • بهترین برندهای ترانسمیتر فشار کدام اند؟

از برندهای‌ مطرح می‌توان به :ویکا٬ ترفک٬ اندرس هاوزر٬ روزمونت٬ یوکوگاوا٬ ای بی بی٬ نوافیما٬ ازبیل و هانیول اشاره کرد که تمامی این برندها در پالاترومارکت ارائه می‌شوند.
