سطح سنج (لول سنج ) LEVEL METER

یکی دیگر از متغیرهایی که در صنایع فرآیندی اندازه گیری و کنترل مورد توجه قرار می گیرد، سطح سیال است که می تواند بصورت مایع و یا ترکیبی از حالت های مختلف نظیر مایع، گاز و يا دو مایع با چگالی های مختلف باشد. گیج‌ های سطح، اغلب در مواردی استفاده می‌شوند که انجام اندازه‌گیری مستقیم فیزیکی سطح سیال امکان‌ پذیر یا عملی نیست، مانند زمانی که سیال مورد اندازه‌گیری خطرناک است و یا زمانی که مخزن، حاوی سیال آب ‌بندی شده و تحت فشار است.

سطح سنج یا لول سنج چیست؟

همانطور که مطلع هستید، سطح سنج یک ابزار دقیق برای تشخیص سطح یک سیال یا گاز در یک مخزن یا ظروف ذخیره سازی مشابه است. اطلاع از ارتفاع سیال، به منظور کنترل واکنش های شیمیایی و صنعتی، جلوگیری از سریز شدن سیالات فرآیندی و خطرناک، حفاظت محیط زیست و تامین ایمنی واحد فرآیندی، ضروری می باشد.

با توجه به فلزی و مات بودن جداره، بیشتر تجهیزات واحدهای فرآیندی، امکان مشاهده ارتفاع سیال درون آنها به طور طبیعی وجود ندارد؛ این مساله به کارگیری تجهیزات اندازه گیری سطح را جهت اطلاع از ارتفاع سیال ضروری می نماید.

نحوه اندازه گیری ارتفاع سیال

به طور کلی اندازه گیری ارتفاع سیال یا لول سیال درون یک مخزن با اهداف زیر صورت می گیرد:

1. فروش محصولات

جهت اندازه گیری میزان نقل و انتقال فرآورده های نفتی در پایانه های صادراتی، مخازن تخلیه و بارگیری، مخازن ورودی و خروجی مجتمع ها، می توان میزان تغییرات ارتفاع و حجم سیال درون مخازن را اندازه گیری کرد. در این حالت، سطح سیال در شرایطی اندازه گیری می شود که درون مخرن هیچ گونه واکنشی صورت نگرفته باشد و تنها در سال بصورت دوره ای یا پیوسته به مخزن وارد و یا از آن خارج شود. با توجه به ارزش بالای فرآورده های نفت و پتروشیمی، این اندازه گیری باید دقت بسیار بالایی داشته باشد.

2. کنترل موجودی مخازن

جهت جمع آوری اطلاعات مخازن ذخیره و مدیریت ذخایری همچون نفت و بنزین، از تجهیزات اندازه گیری سطح استفاده می شود که در این حالت سیال درون مخزن هیچ گونه تغییراتی نداشته و در حالت سکون می باشد.

3. کنترل و نمایش ارتفاع سیال درون تجهیزات فرآیندی

برخلاف موارد اول و دوم که سیال درون مخازن معمولا در حالت سکون است و واکنش خاصی درون مخزن صورت نمی گیرد، در این حالت سطح سیال در وضعیتی اندازه گیری می شود که واکنش های مختلفی درون تجهیز در حال انجام است.

نکات مهم در انتخاب تجهیزات اندازه گیری سطح

هنگام انتخاب تجهیزات اندازه گیری سطح، باید به فاکتورهای مختلفی توجه شود که فراموش کردن برخی از آنها ممکن است صدمات جبران ناپذیری به نیروی انسانی، تجهیزات و محیط زیست وارد نماید. از این رو، عوامل متعددی بر عملکرد یک سنسور اندازه گیری سطح تأثیرگذار می باشند، که مهم ترین آنها عبارتند از:

1. تغییرات چگالی

در سطح سنج هایی که تغییرات از طریق چگالی سطح محاسبه می شود، می تواند اندازه گیری را با خطا مواجه کند زیرا؛ افزایش چگالی سیال درون یک مخزن، باعث تراکم بیشتر سیال و در نتیجه کاهش حجم اشغال شده توسط آن خواهد شد که این کم شدن حجم با کاهش ارتفاع سیال درون مخزن همراه خواهد بود. بنا براین، هنگامی که ارتفاع سیال با روشی اندازه گیری می شود که به چگالی آن وابسته باشد، لازم است به این موضوع توجه داشته باشید.

2. تغییرات دمایی

یکی از دلایل تغییر چگالی سیال، تغییرات دمایی آن می باشد که به نوبه خود بر اندازه گیری سطح سیال تاثیر گذار خواهد بود.

3. چسبندگی زیاد سیال

در این حالت ممکن است پوششی از سیال، بخشی از سنسور را که در تماس با آن می باشد در بر گرفته و اندازه گیری را با مشکل مواجه کند. مانند پوششی که سنسور های نوری و یا خازنی را تحت تأثیر قرار می دهد.

4. ایجاد کف یا حباب

دلیل ایجاد حباب در سطح سیال معمولا به دلیل ریختن سیال به درون مخزن از ارتفاع بالا و یا وجود همزن است که تاثیر منفی بر عملکرد برخی سنسورها می گذارد.

5. وجود تلاطم و یا جوشش

وجود تلاطم و یا جوشش در سطح سیال می تواند منجر به فعال شدن برخی سنسورها شود و عملکرد نا صحیحی به همراه داشته باشد.

6. ذرات جامد و یا گل و لای

قرار داشتن این نوع ذرات به همراه سیال و وجود گازها و بخارات در بالای مخزن، می تواند بر عملکرد برخی سنسورها همچون سطح سنج های ما فوق صوت یا آلتراسونیک تأثیر نامطلوبی داشته باشد.

7. حضور همزمان دو ماده مختلف

در یک مخزن، وجود دو ماده مختلف همچون آب و نفت منجر به وقوع خطا در اندازه گیری سطح می شود. در این صورت، باید ارتفاع سیالی که مد نظر است، اندازه گیری شود (آب یا نفت) نه مجموع ارتفاع آنها.

8. قطعات داخلی نصب شده

قطعات داخلی نصب شده درون مخزن همچون همزنها، سینی های جداکننده، مانع عملکرد صحیح برخی سنسورها می شوند.

انواع ترنسمیتر های سطح

1. لول ترنسمیتر خازنی

سنسور سطح خازنی بر اساس اصل سنجش ظرفیت است، یعنی هنگامی که ارتفاع الکترود توسط محیط اندازه گیری می شود، ظرفیت خازن تغییر می کند. این می تواند تغییرات سطوح مختلف مواد و ارتفاع متوسط ​​سطح مایع را به سیگنال های جریان استاندارد تبدیل کند که از راه دور به اتاق کنترل عملیات برای نمایش متمرکز، زنگ هشدار یا کنترل خودکار توسط ابزارهای ثانویه یا دستگاه های رایانه ای منتقل شود.

سنسور سطح مایع خازنی اساساً با تأثیر دما، رطوبت، فشار، رسانایی مواد و سایر عوامل بر فرآیند اندازه گیری سر و کار دارد. بنابراین، دارای ضد تداخل و قابلیت اطمینان بسیار بالایی است که این ویژگی می تواند مایعات خورنده قوی، مانند اسید، قلیایی، نمک، فاضلاب و غیره را اندازه گیری کند.

ویژگی های سطح سنج خازنی

• حفاظت کامل از جریان و ولتاژ بیش از حد.
• این نوع محصول ساختار ساده ای دارد.
• هیچ گونه اجزای متحرک یا آلاستیک ندارد.
• دارای قابلیت اطمینان بسیار بالا و نگهداری حداقلی.
• انواع سیگنال خروجی و دارای پیکربندی مناسب سیستم های مختلف.
• برای اندازه گیری اسید، قلیایی و دیگر مایعات خورنده قوی مناسب است.
• مقدار اندازه گیری شده تحت تأثیر دما، وزن مخصوص مایع اندازه گیری شده و شکل و فشار ظرف قرار نمی گیرد.

از آنجایی که مدل های مختلفی از این محصول با برند اندرس هاوزر (Endress Hauser) تولید می شود، قیمت لول ترنسمیتر خازنی هر کدام نسبت به هم اختلاف قیمت دارد.

مدل های لول ترانسمیتر خازنی رایج این محصول به شرح زیر است:

CAPACITANCE LEVEL TRANSMITTER MODEL FMI51

CAPACITANCE LEVEL TRANSMITTER MODEL FMI21

CAPACITANCE LEVEL TRANSMITTER MODEL FMI52

2. لول ترانسمیتر آلتراسونیک

در اندازه گیری سطح در مواردی که تماس با سطح سیال امکان پذیر نباشد، استفاده از ترانسمیترهای آلتراسونیک می تواند گزینه مناسبی باشد. در این نوع فرستنده، یک مبدل آلتراسونیک در بالای یک ظرف حاوی مایع نصب می شود و سپس مبدل یک پالس آلتراسونیک را ارسال می کند و در نهایت پالس به سطح مایع برخورد می کند و منعکس می شود.

ویژگی ها لول ترانسمیتر آلتراسونیک

• مناسب برای جامدات یا مایعات
• اندازه گیری مستمر سطح
• آسان برای نصب و پیکربندی
• محفظه پلاستیکی یا فلزی مقاوم
• طراحی فشرده برای اندازه گیری سطح تا 8 متر
• تاییدیه ATEX برای استفاده در مناطق خطرناک
• اندازه گیری غیر تماسی بدون اجزای متحرک

قیمت لول ترنسمیترهای آلتراسونیک در هر مدل با هم متفاوت می باشد که از مدل های رایج آن با برند اندرس ها‌وزر (Endress Hauser) می توان به مدل های زیر اشاره کرد:

LEVEL TRANSMITTER ULTASONIC ENDRESS HOUSER MODEL FMU30

LEVEL TRANSMITTER ULTASONIC ENDRESS HOUSER MODEL FMU40

LEVEL TRANSMITTER ULTASONIC ENDRESS HOUSER FMU41

LEVEL TRANSMITTER ULTASONIC ENDRESS HOUSER MODEL FMU42

LEVEL TRANSMITTER ULTASONIC ENDRESS HOUSER MODEL FMU43

LEVEL TRANSMITTER ULTASONIC ENDRESS HOUSER MODEL FMU44

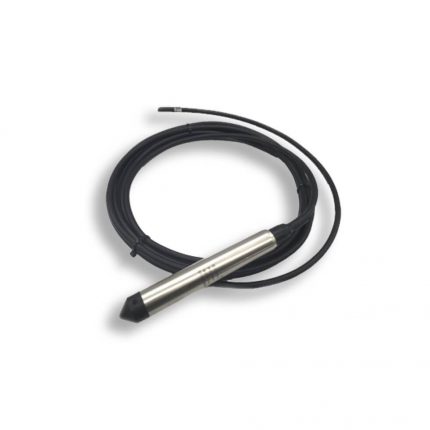

3. لول ترانسمیتر هیدرواستاتیک

سنسورهای سطح هیدرواستاتیک روشی عالی و مقرون به صرفه برای اندازه گیری سطح مایع داخل مخزن می باشد. بصورتی که در کف مخزن یا مخزن ذخیره، میزان فشار وارد شده توسط مایع موجود در مخزن در بالاترین حد خود است که با افزایش سطح مایع، فشار در کف مخزن به نسبت افزایش می یابد.

با اندازه گیری میزان فشار وارد شده به کف مخزن، می توانیم به طور دقیق سطح مایع موجود در مخزن را محاسبه کنیم. این روش اندازه‌گیری نیاز به یک حسگر دارد که در پایه یک مخزن یا کشتی با دستگاه حساس به فشار در معرض مایع قرار گیرد. این معمولاً از طریق یک دیافراگم مخصوص ماشینکاری شده است که تغییرات فشار را بسیار دقیق محاسبه می کند. برای کسب اطلاعات بیشتر در رابطه با قیمت لول ترانسمیتر هیدرواستاتیک به سایت مراجعه نمایید.

کاربردهای ترانسمیتر سطح هیدرواستاتیک

• برای اندازه گیری سطح مایع در مخازن
• فشار هیدرواستاتیک برای تعیین ارتفاع مایع
• در مخازن ذخیره سازی، ظروف پردازشی، مخازن سربرگ، سرهای ورودی پمپ و موارد دیگر کاربرد دارد.

از مدل های رایج لول ترانسمیترهای هیدرواستاتیک در برند اندرس هاوزر می توان به مدل های زیر اشاره کرد:

LEVEL TRANSMITTER HYDROSTATIC ENDRESS HOUSER MODEL PMD75

LEVEL TRANSMITTER HYDROSTATIC ENDRESS HOUSER MODEL PMD55

LEVEL TRANSMITTER HYDROSTATIC ENDRESS HOUSER MODEL PMP51

LEVEL TRANSMITTER HYDROSTATIC ENDRESS HOUSER MODEL PMP71

LEVEL TRANSMITTER HYDROSTATIC ENDRESS HOUSER MODEL FMX21

LEVEL TRANSMITTER HYDROSTATIC ENDRESS HOUSER MODEL FMX11

لول سنج ترانسمیتر راداری

لول سنج ترانسمیتر راداری به عنوان یکی از ابزارهای مهم در سطح سنجی شناخته شده که برای اندازه گیری سطح سیال در یک مخزن یا در یک محفظه خاص است که از امواج رادیویی و راداری برای اندازه گیری استفاده می شود. لول سنج ترانسمیتر راداری هم به صورت فیزیکی و هم به صورت غیر مستقیم امکان اندازه گیری سطح سیال را دارد. با توجه به مدل های مختلف قیمت لول ترانسمیتر راداری متفاوت است.

از مدل های رایج لول ترنسمیترهای راداری برند Endress Hauser می توان به مدل های زیر اشاره کرد:

RADAR LEVEL TRANSMITTER ENDRESS HOUSER MODEL FMR60

RADAR LEVEL TRANSMITTER ENDRESS HOUSER MODEL FMR51

RADAR LEVEL TRANSMITTER ENDRESS HOUSER MODEL FMR52

RADAR LEVEL TRANSMITTER ENDRESS HOUSER MODEL FMR540

RADAR LEVEL TRANSMITTER ENDRESS HOUSER MODEL FMR56

RADAR LEVEL TRANSMITTER ENDRESS HOUSER MODEL FMR62

RADAR LEVEL TRANSMITTER ENDRESS HOUSER MODEL FMR10

انواع سویچ های سطح

1. لول سویچ خازنی

از مدل های رایج لول سویچ های خازنی از برند اندرس هاوزر می توان مدل های زیر را نام برد:

LEVEL SWITCH ENDRESS HOUSER MODEL FTI51

LEVEL SWITCH ENDRESS HOUSER MODEL FTI52

LEVEL SWITCH ENDRESS HOUSER MODEL FTI55

LEVEL SWITCH ENDRESS HOUSER MODEL FTC260

LEVEL SWITCH ENDRESS HOUSER MODEL FTI56

2. لول سویچ دیاپازونی یا لرزشی

از مدل های رایج لول سویچ های دیاپازونی یا لرزشی از برند اندرس هاوزر می توان مدل های زیر را نام برد:

LEVEL SWITCH ENDRESS HOUSER MODEL FTL51

LEVEL SWITCH ENDRESS HOUSER MODEL FTL62

LEVEL SWITCH ENDRESS HOUSER MODEL FTL31

LEVEL SWITCH ENDRESS HOUSER MODEL FTL50H

LEVEL SWITCH ENDRESS HOUSER MODEL FTM50

LEVEL SWITCH ENDRESS HOUSER MODEL FTM51

LEVEL SWITCH ENDRESS HOUSER MODEL FTL50

LEVEL SWITCH ENDRESS HOUSER MODEL FTM20

3. لول سویچ پدلی یا پدالی

از مدل های رایج لول سویچ های پدلی از برند اندرس هاوزر می توان مدل های زیر را نام برد:

PADELL LEVEL SWITCH ENDRESS HOUSER MODEL FTE20

PADELL LEVEL SWITCH ENDRESS HOUSER MODEL FTE30

PADELL LEVEL SWITCH ENDRESS HOUSER MODEL FTE31

4.لول سویچ شناوری یا کابلی

مدل های مختلفی برای لول سویچ های شناوری یا کابلی وجود دارد که رایج ترین آن برند فانتینی (FANTINI) هست که در متراژ کابل های مختلف موجود است. از آنجایی که این محصول در انواع مختلفی همچون سویچ شناور پایه دار و سویچ کابلی تولید می شود، قیمت آنها باهم متفاوت است. به عنوان مثال قیمت لول سویچ شناوری با قیمت سویچ شناور پایه دار متفاوت است.

سوئیچ شناور نوعی سنسور سطح مایع تماسی است که از شناور برای کارکرد سوئیچ استفاده می شود. سوئیچ های شناور معمولاً برای کنترل دستگاه های دیگر مانند آلارم ها و پمپ ها هنگامی که سطح مایع به یک نقطه خاص بالا یا پایین می رود استفاده می شود.

FANTINI MODEL A95

FANTINI MODEL A96

10 نکته مهم در انتخاب سطح سنج

1. عواملی همچون شکل مخزن، وضعیت قطعات مونتاژ شده درون آن، ابعاد و نوع اتصالات تعبیه شده برای نصب سنسور و جنس موادی که مخزن از آن ساخته شده است، باید مد نظر قرار گیرد؛ زیرا پس از ساخت مخزن امکان تغییر اتصالات در زمان نصب و بهره برداری وجود ندارد.
2. محدوده اندازه گیری سنسور، تغذیه الکتریکی فراهم شده در محل و میزان دقت مورد نیاز جهت اندازه گیری سطح مهم است.
3. نوع و کیفیت سیال درون مخزن، از نظر وجود ذرات جامد، گل و لای به همراه سیال و اینکه آیا سیال در حالت های مختلف خود (گاز، جامد و مایع) درون مخزن حضور دارد یا نه، باید دقیقا مشخص شود. به عنوان مثال، اگر یک سیال به صورت بخار و مایع درون مخزن وجود داشته باشد آن را دو فازی، و اگر در حالت جامد نیز وجود داشته باشد (مانند آب که امکان حضور سه حالت آن در یک مکان وجود دارد) به آن سه فازی گفته می شود.
4. از دیدگاه نفرات تعمیرات، سطح سنج هایی که هیچگونه تماسی با سیال برقرار نمی کنند، بهترین گزینه می باشند، در نتیجه، هنگام سفارش گذاری سنسور باید به این موضوع توجه داشته باشیم.
5. میزان تلاطم سطح سیال و نوع سیالی که در بالاترین سطح مخزن قرار می گیرد باید تعیین شود.
6. میزان کمینه و بیشینه فشار و دمای واقعی مخزن باید بررسی شود.
7. در یک مخزن نمایشگرهای محلی به همراه ترانسمیترهای سطح به طور همزمان و به صورت جداگانه به کار می روند، زیرا چنانچه تغذیه الکتریکی ترانسمیتر دچار مشکل شود، اندازه گیری سطح سیال درون مخزن نباید متوقف گردد. لذا این دو تجهیز نباید بصورت یک مجموعه یکپارچه نصب شوند.
8. بررسی محیط نصب تجهیز از لحاظ وجود گاز یا مواد قابل اشتعال و انتخاب تجهیز مناسب از لحاظ درجه ضد انفجار بودن.
9. بررسی از لحاظ بودجه کارخانه و انتخاب بهترین و مناسب ترین تجهیز.

خرید سطح سنج مایعات

همانطور که مطلع هستید، سطح سنج یا همان لول سنج در انواع مختلفی تولید می شود که هر یک کاربردهای متفاوتی نسبت به هم دارند. از این رو، برای خرید این محصول باید اطلاعات کافی در این زمینه داشته باشید تا بتوانید بسته به پروژه و نیاز خود محصولات مرتبط با کار خود را خریداری کنید. بنابر این، بهتر است قبل از خرید با کارشناسان ما تماس گرفته تا اطلاعات کافی در رابطه با محصول در اختیار شما عزیزان قرار دهند.

قیمت سطح سنج مایعات

فروشگاه پالاترو مارکت مفتخر است که تمامی سطح سنج یا لول سنج مایعات را با مناسب ترین قیمت در بین تمامی تامین کننده های تجهیزات پتروشیمی و پالایشگاه در اختیار خریداران قرار دهد.

مجموعه ما تمامی تجهیزات اندازه گیری و ابزار دقیق کشور همواره با ارائه محصولات با کیفیت و اصلی برای جلب رضایت مشتریان، در اولویت فعالیت های خود قرار داده که با قیمت مناسب و پشتیبانی فنی، با گارانتی معتبر ارائه می دهد.

مجموعه پالاترو مارکت تمامی برندهای معتبر را برای مشتریان خود در نظر گرفته و شما عزیزان می توانید با خیالی راحت، هر نوع برندی از سطح سنج را در فروشگاه پالاترو مارکت انتخاب و خریداری نمایید.
