لیمیت سوئیچ باکس LIMIT SWITCH BOX

 مشاوره و استعلام قیمت

⇐ 02128421019 ⇒

پراکسیمیتی سنسور پپرل فوکس NJ2-V3-N / پراکسیمیتی سنسور Pepperl+Fuchs

Manufacturer : Pepperl+Fuchs

Product No. : NJ2-V3-N

part number: 211636

لیمیت سوئیچ باکس EX برند TOPWORX / لیمیت سوئیچ TOPWORX ضدانفجار

SWITCH BOX  MODEL:DXS-L21GMMB TOPWORX

سوئیچ باکس ضد انفجار با بدنه تمام استیل مدل DXS برند TopWorx

SWITCH TYPE : SPDT 4A/120VAC.3A/24VDC HERMETICALLY SEALED

Enclosure : DXS - 316 stainless steel



لیمیت سوئیچ باکس TOPWORX سری DXP | سویچ باکس تاپ ورکس سری DXP

ویژگی های سوئیچ باکس مدل DXP-Z21GNMS

SWITCH BOX  MODEL:DXP-Z21GNMS TOPWORX Bus/Sensor: Z2 : (2)GO Switches DPDT hermetic seal

لیمیت سوئیچ باکس برند SOLDO سری SQ

SQC420E-20X21A7 Proximity  limit Switch box, Soldo

لیمیت سوئیچ باکس مجاورتی SOLDO سری SQ

SWITCH TYPE:SPDT

Aluminium or 316L stainless steel housing option for maximum corrosion protection

لیمیت سوئیچ باکس پراکسیمیتی nj2-v3-n8

Model: Avid LP-0B201BN00-00-0R1 Keystone 792 LP

switch type: SPDT proximity switch P+F NJ2-V3-n

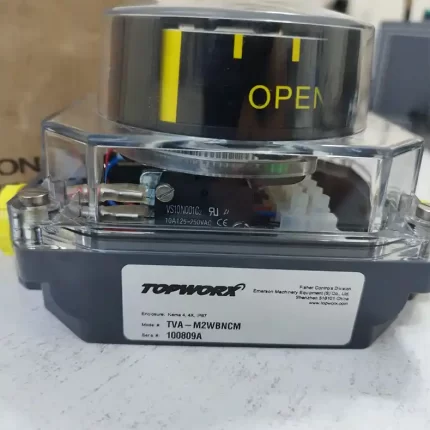

لیمیت سوئیچ باکس تاپ ورکس سری tva

Direct-Mount Composite Resin Non-Incendive/Intrinsically Safe Class 1 Division 2 Groups A-D Ex ia IIC T4 II2G

لیمیت سوئیچ باکس سری SB برند SOLDO

SB limit switch box series  SOLDO

SWITCH BOX  SF01200-2-3D  SWITCH TYPE:SPDT

SB = Aluminium body with polycarbonate cover

Approvals: SB series (ATEX only) Ex II 2GD Ex ia IIC T6...T4 Gb Ex ia IIIB T44°C...T108°

لیمیت سوئیچ باکس ضد انفجار سری 2200

Aluminium explosionproof enclosure  EX BEACON  WESTLOCK

SWITCH BOX  SENSOR CODE: NJ2-V3-N

Ex d Explosion Proof/Flameproof ATEX/IEC

Local Beacon II™ visual indicator

 لیمیت سوئیچ چیست و چگونه کار می‌کند؟ + بررسی قیمت

لیمیت سوئیچ یا کلید حد نوعی تجهیز مکانیکی است که طور گسترده برای تشخیص وجود یا موقعیت اشیاء در کاربردهای صنعتی مورد استفاده قرار می‌گیرد.

این سوییچ ها در واقع  دستگاه های سنجش تماس هستند و عملکردی مشابه حسگرهای غیر تماسی مانند حسگرهای مجاورت خازنی ،فتوالکتریک و… دارند. اصطلاح کلید حد ازعملکرد خود این دستگاه مشتق شده است.

هنگامی که یک شی (یا هدف) با اپراتور سوئیچ تماس برقرار می کند، در نهایت محرک را به «حد» که در آن کنتاکت های الکتریکی تغییر حالت می‌دهند، منتقل می کند.از طریق این عمل مکانیکی، کنتاکت های الکتریکی در مدارهای معمولا بسته  باز و در مدارهای معمولا باز بسته می‌شوند.

کاربردهای لیمیت سوئیچ

لیمیت سوئیچ ها را می‌توان در هر کاربرد صنعتی یا تجاری که به تشخیص یا ایمنی نیاز است، مورد استفاده قرار داد.صنایع تولید کننده تجهیزات ساخت فلز، ماشین آلات صنعتی، تجهیزات ساختمانی ، آسانسور، ماشبن آلات نساجی و… برخی از صنایعی هستند که از لیمیت سوئیچ ها برای کنترل فرآیند های صنعتی استفاده می کنند.

به طور کلی می‌توان گفت کلید حد یا لیمیت سوئیچ در کاربردهای صنعتی برای تشخیص موارد زیر مورد استفاده قرار می‌گیرد.

  • تشخیص حضور/غیاب
  • تشخیص دامنه حرکت
  • تشخیص موقعیت و محدودیت حرکت
  • قطع یک مدار زنده در صورت ایجاد شرایط ناامن
  • تشخیص سرعت

لیمیت سوئیچ باکس چیست؟

لیمیت سوئیچ باکس چیست؟

لیمیت سوئیچ باکس، در واقع باکس یا جعبه ای است که تعدادی از لیمیت سوئیچ ها را داخل خود جای داده است.

مزایا و معایب لیمیت سوئیچ

برخی از مزایا و معایب این تجهیزات در ادامه معرفی شده اند.

مزایا لیمیت سوئیچ

  • این تجهیر تقریبا در تمام  محیط های صنعتی قابل استفاده است.
  • این ابزارها دقت بسیار خوبی دارند.
  • انرژی الکتریکی کمی مصرف می‌کنند.
  • می‌تواند بارهای متعدد را کنترل کند.

محدودیت‌های لیمیت یوئیچ

  • این تجهیزات معمولا با سرعت های نسبتاً پایین کار می‌کنند.
  • باید با هدف تماس مستقیم برقرار کرد.
  • قطعات مکانیکی متحرک بکار رفته در بدنه آن ها زود فرسوده می‌شوند
انواع کلید های حد:

به طور کلی دو نوع لیمیت سوئیچ وجود دارد که عبارتند از :

لیمیت سوئیچ مکانیکی

 این سوئیچ ها با یک حرکت فیزیکی (معمولاً با استفاده از یک اهرم) کنترل می‌شوند. این ویژگی  آنها را برای تجهیزات ظریف مناسب می کند زیرا آن ها برای کار کردن نیازی به نیروی برق ندارند. از طرفی  این نوع لیمیت سو ئیچ به دلیل حرکت زیاد بیشتر در معرض ساییدگی قرار دارد.‌

لیمیت سوئیچ الکترونیک

 کلید های حد الکترونیکی توسط باتری ها یا برق اصلی تغذیه می‌شوند و از سنسورها برای تشخیص زمانی که یک جسم از نقطه خاصی عبور می کند استفاده می کنند.

یک کلید حد، قابلیت فعال شدن با چندین نوع مکانیسم مغناطیسی، مکانیکی و نوری .را دارند.  کلیدهای محدود مغناطیسی توسط آهنرباهایی که در نزدیکی آنها قرار دارند فعال می‌شوند.

کلیدهای حد مکانیکی با تماس فیزیکی با یک اهرم یا جسم دیگر فعال می‌شوند که وقتی محرک در مجاورت آن قرار می‌گیرد حرکت می کند.

سوئیچ های محدود نوری نیز از دیودهای ساطع کننده نور(LED) و سلول های فوتوالکتریک برای تشخیص اینکه یک جسم در فاصله معینی از آنها قرار گرفته است استفاده می کند.

معرفی قطعات و اجزا لیمیت سوئیچ

برخی از قطعات و اجزا مهم لیمیت سوئیچ عبارتند از :

فعال کننده

محرک یا  فعال کننده بخشی ضروری در این تجهیزاست که به طور فیزیکی با جسم در تماس است. اتصال یک محرک در این سوئیچ را می‌توان با اتصال به یک هد عملیاتی انجام داد که از یک حرکت خطی، چرخشی و یا عمودی را برای کنترل کنتاکت های الکتریکی کلید استفاده می کند.

پوشش

 برای آب بندی اتصال بین کیس سوئیچ و روکش از بسته بندی لاستیکی استفاده می‌شود.

بدنه سوئیچ

بدنه لیمیت سوئیچ شامل بلوک تماس و مجرای رزوه ای یکپارچه است.

بلوک تماس

 بلوک تماس شامل  مکانیسم سوئیچ با پایانه های اتصال الکتریکی ( پیچ های ترمینال) است.

سوئیچ داخلی

سوئیچ تعبیه شده می‌تواند مستقیماً با استفاده از مکانیزم snap-action خود روشن/خاموش شود. نیروی خارجی فنر متغیر را معکوس می کند .

جعبه سوئیچ

اجزا کلید محدود  برای ایمنی بیشتر در جعبه محصور شده است. این کیس ها با رزین یا فلز برای افزایش استحکام مکانیکی ساخته شده اند.

معیارهای انتخاب لیمیت سوئیچ

 انتخاب مناسب ترین کلید حد باید با با توجه به نوع فرایند انجام شود. برخی از معیارهای مهم عبارتند از :

جنس بدنه

یک سوئیچ  محدود بسته به کاربرد آن می‌تواند از متریال  مختلفی ساخته شود. به عنوان مثال، کلیدهای محدود مورد استفاده در آسانسورها معمولاً از فولاد ضد زنگ ساخته می‌شوند تا هنگام قرار گرفتن در معرض آب ناشی از رطوبت در فضای بسته مانند چاه آسانسور یا راهروی بین طبقات، زنگ نزنند.

همچنین  لیمیت سوئیچ های مورد استفاده در کاربردهای صنعتی که ممکن است در معرض مواد شیمیایی و خورنده باشند، معمولا از فولاد ضد زنگ با روکش مسی (به جای نقره) ساخته می‌شوند تا احتمال خوردگی به حداقل برسد.

برند سازنده

به طور کلی برای خرید قطعات صنعتی که مکرر مورد استفاده قرار می‌گیرند انتخاب با کیفیت ترین محصول به صرفه ترین  انتخاب است. زیرا در صورت خرید کالای ارزان هزینه های تعمیر و نگهداری اجتناب ناپذیر هستند.

به همین دلیل بیشتر مدیران صنایع از برندهای معتبر. خرید می کنند تا ضمن کیفیت بالای محصول،  از گارانتی و خدمات پس ازفروش هم بهره مند شوند.

قیمت لیمیت سوئیچ

به طور کلی قیمت این محصول به مواردی مانند جنس، نوع، مشخصات فنی ، برند سازنده و … بستگی دارد.

برای خرید این محصول با بهترین قیمت و نیز تضمین اصالت کالا می‌توانید از نمایندگی های معتبر اقدام به خرید کنید. فروشگاه پالاترومارکت یکی از معتبر ترین عرضه کنندگان انواع تجهیزات صنعتی است که محصولات خود را با تضمین اصالت کالا و تحویل فوری عرضه می‌کند. برای انتخاب بهترین تجهیزات برای پروژه کاری خود و هم چنین خرید limit switch و سایر تجهیزات کاربردی در صنایع می‌توانید با کارشناسان پالاترو مارکت در ارتباط باشید.
