گیج فشار یک دستگاه اندازه گیری شدت سیال است که برای راه اندازی و تنظیم ماشین های قدرت سیال مورد نیاز بوده که بدون آن، سیستم های قدرت سیال هم غیرقابل پیش بینی و هم غیرقابل اعتماد خواهند بود. گیج ها به اطمینان از عدم وجود نشتی یا تغییرات فشاری که می تواند بر شرایط عملکرد سیستم هیدرولیک تأثیر بگذارد کمک می کند. این تجهیز به گونه ای طراحی شده است که در یک محدوده فشار تنظیم شده کار می کند؛ در نتیجه گیج خریداری شده باید برای آن محدوده رتبه بندی شود.

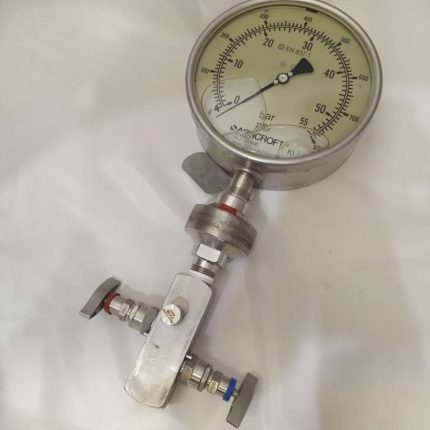

گیج فشار یا پرشر گیج (pressure gauge) چیست؟
گیج های فشار یکی از پر کاربرد ترین تجهیزات اندازه گیری فشار در صنایع مختلف می باشد که برای اندازه گیری فشار مایع و گاز مورد استفاده قرار می گیرند. این محصول بر اساس نوع سیال، کاربری، محیط مورد استفاده و موارد دیگر در انواع بسیار متفاوتی ساخته می شود. برخی فشار سنج ها تنها جهت نمایش محلی فشار به کار می روند و سیگنالی به اتاق کنترل ارسال نمی کنند که اکثر فشارسنج های نسبی یا گیج های فشار به این شکل هستند.
در صورتی که عقربه نشانگر فشار به نقطه ای متصل نباشد، بر روی عدد صفر قرار می گیرد. فشار هوا 1bar به عنوان نقطه صفر این فشار سنج ها منظور می گردد که به آنها گیج های فشار می گویند.
رایج ترین انواع گیج های فشار عقربه ای
- گیج فشار نسبی

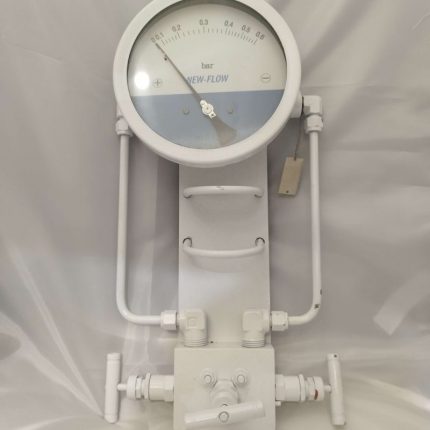

- گیج فشار دیفرانسیلی
- گیج فشار دیافراگمی
- گیج فشار کپسولی
- گیج فشار لوله بوردون
- گیج فشار روغنی
- گیج فشار خشک
- گیج فشار آنالوگ
- گیج فشار کپیلاری
انواع گیج فشار بر اساس اندازه گیری
1. گیج فشار لوله بوردون
گیج بوردون Bourdon tube pressure gauges وسیله ای برای اندازه گیری و نمایش فشار است که می توان برای محاسبه در سیستم های گاز و مایع استفاده کرد. این محصول به عنوان یکی از گسترده ترین گیج های فشار می باشد که اکثر فرآیندهای مهندسی بدون این گیج سنج ها دشوار است.
لوله بوردون بر اساس این اصل ساده که یک لوله خمیده زمانی که در معرض تغییر فشار داخلی یا خارجی قرارگیرد تغییر شکل می دهد کار می کند. وقتی فشار به صورت داخلی اعمال شود، لوله از حالت خمیدگی در مسیر از پیش تعیین شده ای به سمت کشیدگی تغییر شکل داده و وقتی فشار برداشته شود به شکل اولیه بر میگردد. نوک لوله با تغییر فشار داخلی حرکت می کند و به آسانی می توان آن را به وسیله یک اشاره گر به محدوده نمایش تبدیل کرد.
2. گیج فشار دیافراگمی
در گیج‌های فشار دیافراگمی، فشار به یک دیافراگم وارد شده و آنرا مرتعش می کند که با تبدیل لرزش ایجاد شده در دیافراگم به حرکت مکانیکی می توان میزان فشار وارد شده به سنسور را اندازه گیری کرد. سنسورهای دیافراگمی جهت اندازه گیری فشارهای پایین بهتر از بوردون تیوب عمل می کنند و احتمال مسدود شدن ورودی فشار در آنها کمتر است.
تنها عیب این سنسورها پاره شدن دیافراگم در اثر فشار بیش از حد و یا تغییرات ناگهانی فشار می باشد. در صنعت معمولا به ندرت از سنسورهای دیافراگمی جهت اندازه گیری مستقیم فشار استفاده می شود؛ بلکه بیشتر جهت جداسازی سنسور از سیال بکار برده می شود. در این حالت دیافراگم تنها انتقال دهنده نیروی فشار به سنسور بوده و از تماس مستقیم سنسور با سیال و خورده شدن آن جلوگیری می کند.
3. گیج فشار کپسولی
در طراحی این نوع پرشرگیج از حداقل دو دیافراگم استفاده می‌شود. دیافراگم ها به دو صورت برجسته و یا تودرتو به یکدیگر متصل می‌شوند. بنابراین میزان انحناء ایجاد شده در اثر اعمال فشار بیشتر خواهد بود. گیج فشار کپسولی دقت و حساسیت بالاتری نسبت به دیافراگمی دارد.

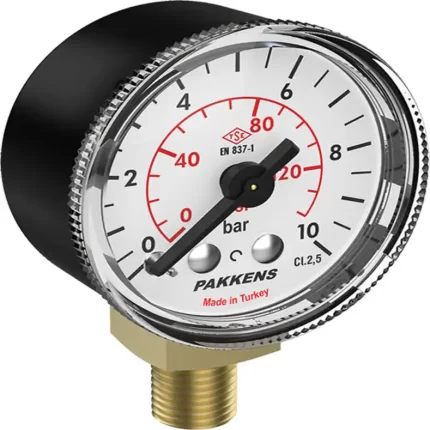

تفاوت گیج فشار روغنی و خشک
در گیج فشار خشک، صفحه مانیتورینگ که عقربه های نشان دهنده فشار در این قسمت قرار دارد، خالی است. درحالی که در پرشر گیج روغنی صفحه‌ی مانیتورینگ به وسیله‌ی مایع روغنی مثل گلیسیرین یا سیلیکون پر شده است.
مزایا و معایب گیج فشار خشک
- این نوع پرشر گیج قیمت پایین‌تری نسبت به گیج فشار روغنی دارد.
- در شرایطی که رطوبت و غبار موجود در محیط بالاست. مشاهده دقیق فشار سیال ممکن نیست.
- در دماهای پایین ممکن است رطوبت داخل صفحه مانیتورینگ یخ زده و گیج را از کار بیاندازد.
- در پمپ‌ها، کمپرسورها و تجهیزات متحرک که میزان ارتعاش بالاست باعث می‌شود عقربه‌های گیج نتوانند میزان فشار را با دقت بالایی گزارش دهند.
مزایا و معایب گیج فشار روغنی
- گیج فشار روغنی قیمت بالاتری نسبت به گیج فشار خشک دارد.
- مایع روغنی اصطحکاک عقربه‌ها را کاهش می‌دهد و باعث می‌شود طول عمر گیج فشار روغنی افزایش یابد.
- این نوع گیج فشار میزان لرزش عقربه های پرشر گیج را کاهش می‌دهد و باعث می‌شود پرشر گیج عدد دقیق‌تری را نشان دهد.
چگونه گیج فشار مناسب انتخاب کنیم؟
از آنجایی که گیج فشار در انواع مختلفی تولید می شود، کاربردهای گسترده ای در صنایع مختلف دارد. از این رو برای خرید گیج فشار عواملی همچون مقدار فشار، مواد دخیل، دقت مورد نیاز، بازه کاری، جنس گیج فشار و سایز اتصالات باید در نظر گرفته شود.
مبنای اندازی گیری فشار
تجهیزات اندازه گیری فشار مبدل هایی هستند که فشار را به انرژی های مکانیکی یا الکتریکی قابل اندازه گیری تبدیل می کنند. اندازه گیری فشار همیشه نسبت به یک نقطه مرجع انجام می شود. با انتخاب فشار هوا به عنوان نقطه مرجع، سه نوع فشار در صنعت قابل تعریف و اندازه گیری می باشد که در ادامه به آنها پرداخته ایم:
1. فشار مطلق ABSOLUTE PRESSURE
زمانی که فشار نسبت به مرجع خلآ مطلق سنجیده شود فشار حاصل فشار مطلق نامیده می شود. برای نشان دادن اینکه اندازه گیری از نوع مطلق است از حرف a در انتهای واحد استفاده می شود. به عنوان مثال bara,psia
2. فشارنسبی GAUGE PRESSURE
زمانی که فشار نسبت به فشار اتمسفر سنجیده شود فشار حاصل فشار گیج نامیده می شود. برای نشان دادن اندازه گیری از نوع گیج از حرف g در انتهای واحد استفاده می شود. به عنوان مثال barg,psig
3. فشار تفاضلی differential pressure
اگر فشار مورد اندازه گیری اختلاف بین دو فشار باشد، فشار حاصل فشار تفاضلی یا فشار دیفرانسیلی است.
اندازه گیری فشار بر مبنای اندازه گیری نیرو
در این روش، فشار به صورت غیر مستقیم و با اندازه گیری میزان نیروی وارده به یک سنسور اندازه گیری می شود. از متداول ترین این سنسورها استرین گیج یا کشش سنج ها STRAIN GAUGE می باشند که جنس بدنه یا ساختمان استرین گیج ها از ورق های فلزی به جنس نیکل و کروم یا مس و نیکل می باشد.
زمانی که یک کشش سنج در معرض فشار قرار می گیرد، مقاومت الکتریکی آن تغییر می کند که میزان تغییر با اندازه نیروی وارده از سوی سیال متناسب می باشد. برخی استرین گیج ها نیز از نیمه هادی هایی نظیر سیلیکون ساخته می شوند که جهت اندازه گیری تغییرات مقاومت در این سنسورها از پل و تستون استفاده می شود.
متداول ترین نمونه گیج های فشار از کمپانی آلمانی wika ویکا

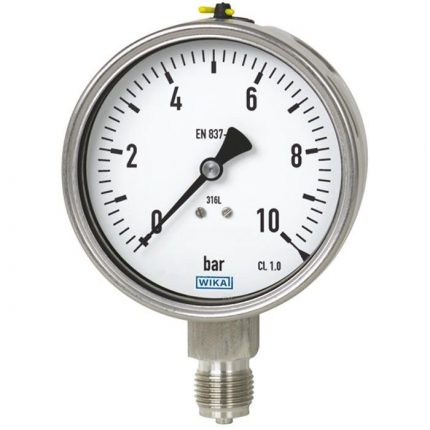

Pressure gauge wika model 232.50.63
Pressure gauge wika model 232.50.100
Pressure gauge wika model 232.50.160

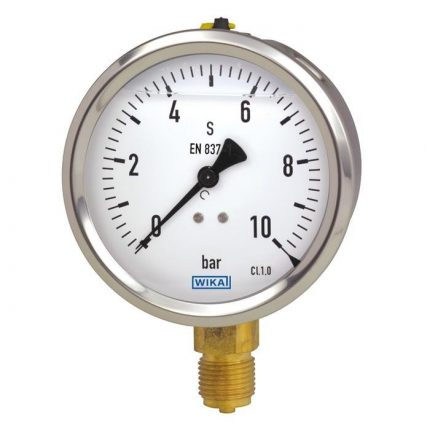

Pressure gauge wika model 213.53.100
Pressure gauge wika model 632.50.100
Pressure TEST gauge wika model CPG500
نحوه انتخاب و خرید گیج فشار
قبل از خرید گیج های فشار و فشارسنج ها لازم است اطلاعات محیط و نوع سیال جمع آوری شود تا کارآمدترین تجهیز انتخاب شود.
- میزان چسبندگی سیال و سیالات خورنده
- بیش ترین و کم ترین دمای کارکرد گیج
- محدوده اندازه گیری فشار شامل بیش ترین و کم ترین فشار خط جریان
- نوع اتصالات گیج فشار شامل رزوه ای یا فلنجی، سایز اتصال، جنس اتصالات
- محیط نصب گیج فشار ( معمولا در محیط های مرطوب از گیج های فشار روغنی استفاده می شود.)
- خواص فیزیکی سیال (گاز، مایع، بخار و یا مخلوطی از آنها که به سیالات دو فازی یا سه فازی موسوم اند)
- میزان دقت اندازه گیری گیج فشار( دقت و یا قدرت تفکیک پذیری یک تجهیز اندازه گیری از دیگر مواردی است که عامل نشان دهنده حساسیت فشار سنج به تغییرات فشار ورودی است)
مجموعه ما با هدف ایجاد اطمینان برای خرید کالای اصل، نو و اکبند امکان مراجعه حضوری برای مشاهده کالا و بازرسی آن را فراهم نموده است. مشتریان عزیز برای مراجعه حضوری و مشاهده کالا تنها کافی است با یک تماس هماهنگی لازم را با تیم پالاترو مارکت انجام داده و خرید امن را برای خود به ارمغان ببرند.
عوامل موثر بر قیمت گیج فشار
عوامل های مختلفی همچون متریال بدنه، متریال اتصال گیج، سایز صفحه، نحوه اتصال مانومتر، عقربه ای و دیجیتال بودن تجهیز می تواند بر قیمت گیج فشار موثر باشد. برای کسب اطلاعات بیشتر در رابطه با قیمت گیج فشار با کارشناسان ما تماس حاصل نمایید.
