بوردون تیوب یا لوله بوردون (bourdon tube) چیست و چگونه کار می‌کند؟

bourdon tube (بوردون تیوب) چیست و چگونه کار می‌کند؟

خرید و مشاوره:

021-88521630
021-28421019

واتس آپ:
09357141700

محصولات ارائه شده در پالاترومارکت

خدمات و محصولات ویژه صنایع با پالاترومارکت
برای مشاهده صنایع کلیک کنید

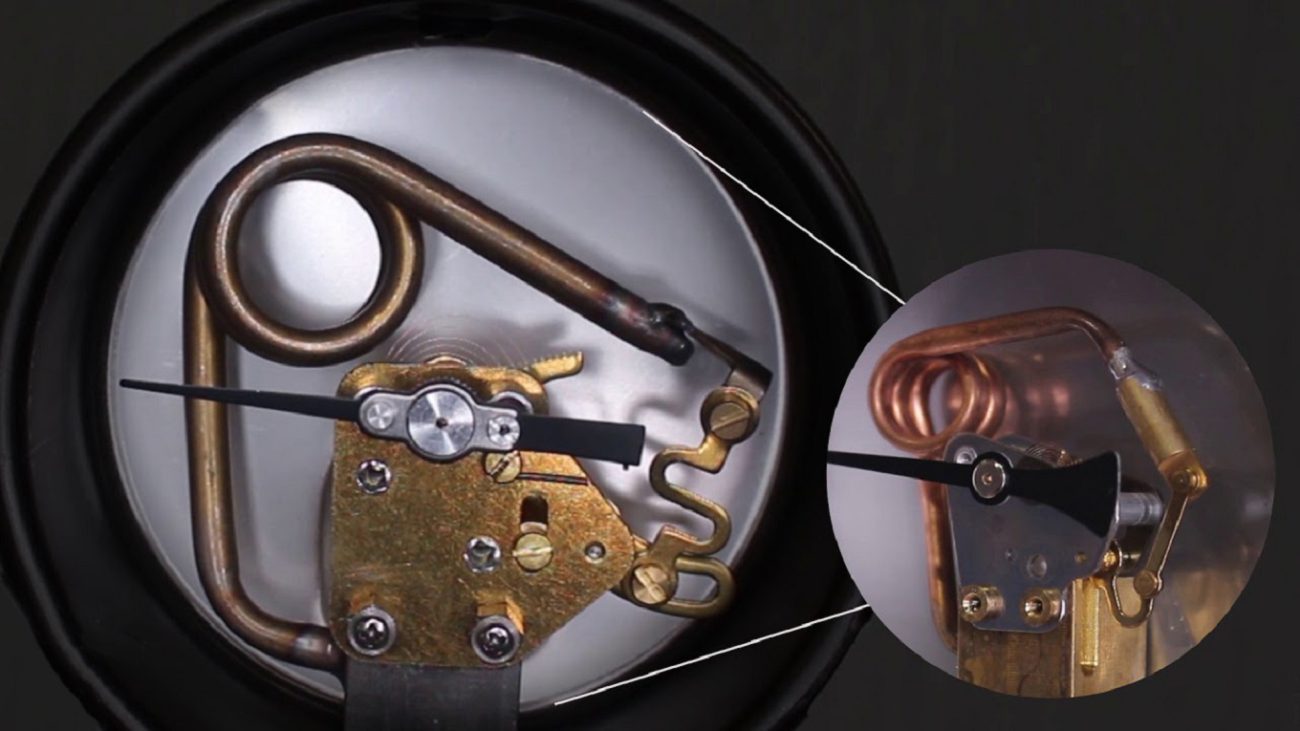

بوردون تیوب یا لوله بوردون چیست؟

بوردون تیوب (لوله بوردون) یک لوله با مقطع تقریبا مستطیلی یا بیضوی است که از موادی مانند فولاد ضد زنگ یا برنز فسفر ساخته شده است. با یک لوله C شکل، هنگامی که فشار داخل لوله افزایش می‌یابد، انتهای بسته C به بیرون باز می‌شود، بنابراین جابجایی انتهای بسته معیاری برای فشار می‌شود.

از یک لوله بوردون C شکل می‌توان برای چرخش، از طریق چرخ دنده، یک شفت استفاده کرد و باعث حرکت یک اشاره گر در یک مقیاس شود. این ابزارها معمولاً برای فشارهایی در محدوده 10 کیلو پاسکال تا 100 مگاپاسکال با دقت حدود 1± درصد مقیاس کامل استفاده می‌شوند.

 به طور کلی برای اندازه گیری فشار از 0.6 تا 7000 بار (8 تا 10000 psi) استفاده می‌شود. بوردون تیوب رایج ترین نوع گیج فشار است و به دلیل دقت بالا به ویژه برای کاربردهای فشار بالا توسط صنایع استفاده می‌شود. گیج های فشار لوله بوردون برای محیط های مایع یا گازی برای کاربردهای خلاء، فشار کم و فشار بالا مناسب هستند. در مقایسه با انواع دیگر فشار سنج، مزایای دارد که به شرح زیر است.



برای استعلام قیمت و مشاوره فنی رایگان با ما تماس بگیرید



مزایای گیج فشار لوله بوردون نسبت به دیگر فشارسنج‌ها

  • هزینه نسبتا کم
  • طراحی فشرده
  • ایمنی در اندازه گیری محدوده فشار بالا
  • دقت اندازه‌گیری بالا
  • با کاربرد ارتعاش سنگین و بار فشار دینامیکی استفاده می‌شوند



نحوه عملکرد بوردون تیوب (لوله بوردون)

شکل روبه رو اجزای یک گیج فشار لوله بوردون را نشان می دهد. این گیج فشار به یک خط لوله در لوله ورودی (A) متصل می‌شود. لوله ورودی توسط بلوک سوکت (B) در جای خود نگه داشته می‌شود، که همچنین دستگاه را به خط فرآیند نگه می‌دارد.

فشار به انتهای ثابت لوله بوردون (C) جریان پیدا می‌کند. فشار از طریق لوله بوردون C شکل (D) توزیع می‌شود. در نتیجه این فشار، C شکل صاف می شود. یک محور و پین محوری (E) حرکت صاف کردن را با چرخ دنده سکتور (F) در انتهای متحرک لوله بوردون متصل می کند.

با توجه به سیستم چرخ دنده، حرکت در انتهای متحرک لوله بوردون تقویت می شود به طوری که یک تغییر فشار بسیار جزئی منجر به حرکت قابل توجه سوزن نشانگر (G) می شود. به طور کلی، نشانگر از چپ به راست در یک مسیر دایره ای در یک مقیاس مدرج حرکت می کند. کاهش فشار باعث می‌شود که لوله بوردون به موقعیت اولیه خود بازگردد.



مطلب پیشنهادی: دتکتور شعله چگونه کار می‌کند؟



گیج فشار لوله بوردون حساسیت بالایی به تغییرات فشار نشان می‌دهد، بنابراین دقت بالاتری را در خواندن تضمین می‌کند. علاوه بر این، مقاومت در برابر لرزش و خوردگی ارائه شده توسط فشارسنج، آن را به انتخاب ارجح بسیاری از صنایع برای کاربردهای اندازه‌گیری فشار تبدیل می‌کند.

علاوه بر لوله بوردون، طرح‌های مختلفی برای فشار سنج ها وجود دارد که از جمله آنها می توان به گیج فشار دم و گیج فشار دیافراگم اشاره کرد.





نکات مهم در انتخاب و خرید لوله بوردون

هنگام انتخاب گیج فشار بوردون برای کاربرد خود، معیارهای زیر باید در نظر گرفته شود:

مواد سازنده بوردون گیج: ماده سازنده گیج باید سازگاری شیمیایی با محیط سیال داشته باشد. این امر برای جلوگیری از خرابی گیج به دلیل مسائلی مانند خوردگی است. متداول ترین مواد محفظه برای گیج فشار لوله بوردون، فولاد ضد زنگ، آلومینیوم یا آلیاژهای مس است. هنگام کار با مواد خورنده، فولاد ضد زنگ انتخاب ارجح و بهتری است.

قطر گیج: اندازه فشار سنج لوله بوردون بسته به محدودیت فضایی و خوانایی مورد نیاز شما در طیف وسیعی از گزینه های موجود است. قطر به طور کلی از 1 تا 16 (25 میلی متر تا 406 میلی متر) در دسترس است.

محدوده فشار: برای اطمینان از عدم اعمال فشار اضافی بر روی لوله بوردون، مهم است که محدوده فشار حداکثر و حداقل کاربرد را در نظر بگیرید. حداکثر فشار کاری نباید از 75 درصد محدوده مقیاس کامل و 65 درصد برای فشار ضربانی تجاوز کند.

محدوده دما: محدوده دمای معمولی برای فشار سنج لوله بوردون عبارتند از

گیج خشک یا پر از سیلیکون: -40 درجه فارنهایت تا +140 درجه فارنهایت (-40 درجه سانتیگراد تا +60 درجه سانتیگراد)

گیج گلیسیرین یا پر از روغن: -4 درجه فارنهایت تا +140 درجه فارنهایت (20- تا 60 + درجه سانتیگراد)

گلیسیرین یک ماده پرکننده استاندارد است که برای دماهای گرمتر مناسب است. گیج فشار پر از گلیسیرین نیز برای کاربردهایی با فشار ضربانی مناسب است.

مقاومت ارتعاشی: اگر قرار است گیج در معرض محیطی بدون یا باکمترین ارتعاش  قرار گیرد، می‌توان از گیج خشک استفاده کرد. با این حال، در صورت ارتعاش بیش از حد، گیج خشک نشانگر را تکان می‌دهد و خواندن اندازه گیری را دشوار می‌کند.

در این مورد، گیج مرطوب بهترین راه حل است. مایع موجود در گیج لرزش و ضربان را جذب می‌کند که امکان خواندن دقیق فشار را آسان می‌کند، در صورت افزایش فشار یا ضربان، ممکن است اضافه کردن یک فشار سنج نیز ضروری باشد.

مقاومت در برابر خوردگی: گیج پر از مایع از جنس استنلس استیل برای حفظ گیج از خوردگی زیاد٬ توصیه می‌شود. گیج پر از مایع (روغن یا گلیسیرین) باعث روانکاری و محافظت در برابر خوردگی برای نشانگر می‌شود.

گزینه‌های نصب: به طور کلی، گیج های فشار لوله بوردون با اتصالات رزوه‌ای افقی یا عمودی یا گزینه های نصب پانل در دسترس هستند.

واحد فشار: واحد اندازه گیری فشار برای گیج فشار لوله بوردون بار یا psi است. فشار معمولاً از 0.6 تا 7000 بار (8 تا 10000 psi) متغیر است.



چه برندهایی از بوردون تیوب وجود دارد؟

قطعا لوله بوردون نیز مانند هر محصول دیگری دارای هزاران برند در سطح جهان است اما بهترین و مشهور‌ترین برند‌های این محصول شامل :

  • ویکا ساخت
  • ایندومارت
  • دراک
  • نوافیما

این محصولات ساخت کشور‌هایی مانند: ایتالیا٬ کانادا و  آلمان هستندو تمامی این محصولات با ضمانت اصالت کالا در پالاترومارکت ارائه می‌شوند.



سخن پایانی:

اگر بله دنبال خرید لوله بوردون  (بوردون تیوب) هستید یا نیاز به راهنمایی دارید٬ بهترین راه تماس با کارشناسان فروش ما در پالاتورمارکت است. همین امروز از روش‌های زیر با ما در ارتباط باشد:



درخواست مشاوره و تماس با ما



تلفن پشتیبانی مشتریان : 02177625962



محصولات پیشنهادی:

پرشر گیج سوئیچ بوردون تیوب ویکا مدل PGS23.100

گیج فشار تمام استیل لوله بوردون ویکا 232.50

گیج فشار لوله بوردون ویکا مدل 213.53





سوالات متداول:

  • کدام نوع بوردون تیوب بیشتر از بقیه استفاده می‌شوند و پرطرفدار است؟

بوردون تیوب سی تایپ تا حد زیادی رایج ترین وسیله ای است که برای نشان دادن فشار در سراسر صنعت گاز نفت استفاده می شود.



  • بوردون تیوب‌ها چقدر حساس و دقیق هستند؟

بوردون تیوب‌ها معمولاً دقت 0.25 تا 1.0 درصد در مقیاس کامل را ارائه می‌دهد.
