سنسور سطح هیدرواستاتیک چیست؟
هیدرواستاتیک علم سیالاتی است که در حرکت نیستند. سنسور سطح هیدرواستاتیک شکلی از کاوشگر سطح است که به ویژه برای نظارت بر سطح با اندازه گیری فشار هیدرواستاتیک در یک مایع تقریباً ساکن در سطح از پیش تعیین شده غوطه وری استفاده می شود.
سنسور سطح هیدرواستاتیک یک فرستنده فشار شناور است که دارای یک دیافراگم فشار است که در آن قسمت داخلی دیافراگم از طریق یک لوله دریچه در کابل به فشار اتمسفر تخلیه می شود و قسمت بیرونی آن در تماس با مایع است و فشار استاتیکی را اندازه گیری می کند. ستون مایع بالای فرستنده این فشار استاتیک اساساً ناشی از وزن سیال در بالای فرستنده است و برای محاسبه سطح مایع استفاده می شود.
دلیل محبوب بودن سنسور سطح هیدرواستاتیک
سادگی استفاده از حسگر سطح هیدرواستاتیک، آن را به ابزار انتخابی در هر جایی که نیاز به اندازه‌گیری سطح دارد، بدون توجه به مخزن، کشتی، دریاچه، رودخانه یا مخزن تبدیل می‌کند. در اغلب موارد توسط کابل به سطح مورد نظر از اندازه‌گیری آویزان می‌شود یا فقط در آب فرو می‌رود و اجازه می‌دهد تا به انتهای منبع فرو رود. مهم نیست که ساختار مخزن، حوضه یا هندسه طبیعی چیست و یا دارای موانع، لبه ها یا شکل پیچیده ای باشد، یک سنسور سطح هیدرواستاتیک همیشه فشار مایع را که تحت تأثیر چنین اختلالاتی قرار نمی گیرد، اندازه گیری می کند.
از آنجایی که سنسور سطح هیدرواستاتیک معمولاً یک سنسور فشار سنج است، به طور خودکار تغییرات فشار اتمسفر را جبران می کند، بنابراین فشار اندازه گیری شده تنها فشار مایع ناشی از وزن مخصوص مایع و فاصله عمودی تا سطح را نشان می دهد. بنابراین، سنسور سطح هیدرواستاتیک با محاسبه فاصله از نقطه اندازه گیری تا سطح سطح از طریق فشار اندازه گیری شده، سطح مایع را به دقت اندازه گیری می کند.
یک سنسور سطح هیدرواستاتیک ممکن است در ستون آب متر کالیبره شود تا گرانش استاندارد یا گرانش محلی را امکان پذیر کند. برای نظارت بر سطح دقت بسیار بالا، اغلب دمای محیط ممکن است برای در نظر گرفتن اثرات دما بر وزن مخصوص در نظر گرفته شود.
سنسور سطح هیدرواستاتیک یک سنسور تخصصی برای نظارت بر سطح است که بیشتر در صنعت آب و فاضلاب استفاده می شود. استفاده ساده و فناوری اندازه گیری قابل اعتماد و دقیق آن را به یکی از رایج ترین سنسورهای سطح استفاده می کند.
اصل هیدرواستاتیک
هیدرواستاتیک علمی است که به خواص خلاء، مایع و بخار می پردازد.
این رشته بر عمل فشار اعمال شده توسط سیال در سطح آن برای تعیین ارتفاع یا حجم درگیر متکی است.
اصل هیدرواستاتیک در قرن شانزدهم توسط یک ریاضیدان ایتالیایی به نام Evangelista Torricelli (1608-1647) توسعه یافت. یکی از پایه های اساسی در هیدرولیک است.
کاربردهای اندازه گیری سطح توسط سنسور هیدرواستاتیک چیست؟

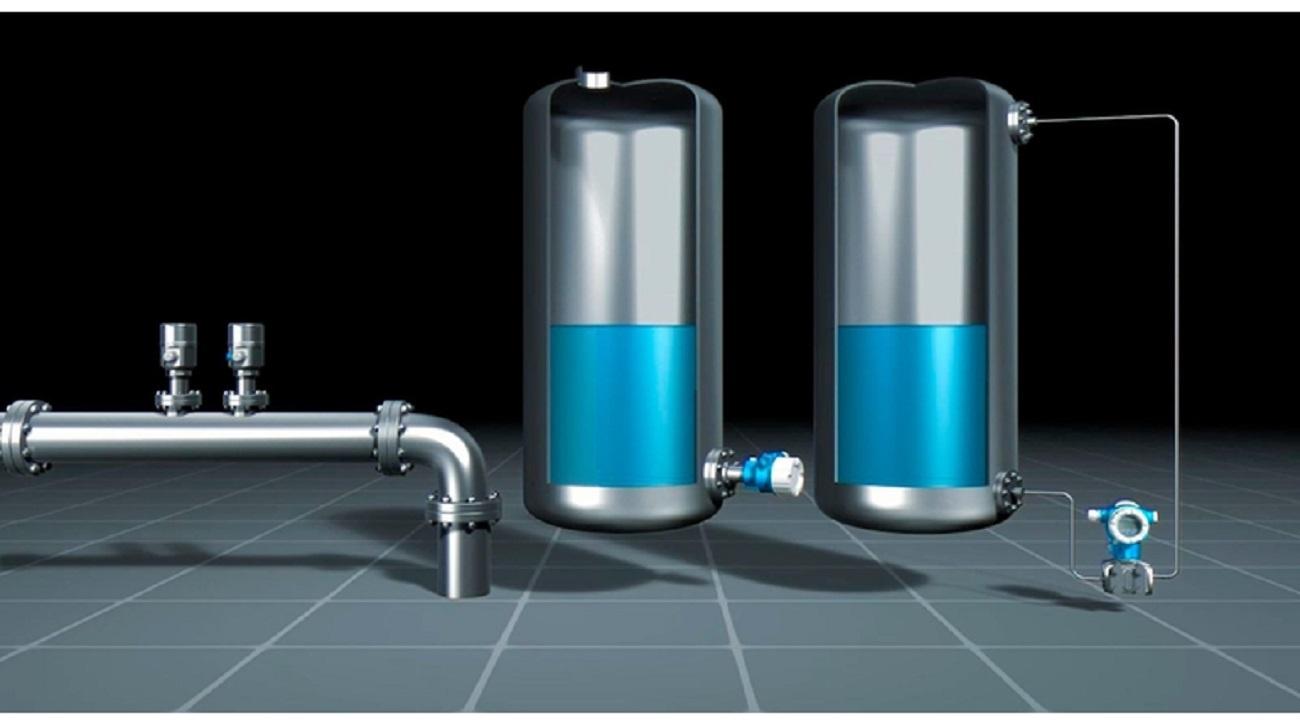

برای اندازه گیری دقیق سطح هیدرواستاتیک، وزن مخصوص محصول در مخزن یا کشتی و همچنین گرانش باید در نظر گرفته شود. مبدل های فشار هیدرواستاتیک برای استفاده در جایی که چگالی مایع ثابت است ترجیح داده می شود.
کاربردهای صنعتی رایج اندازه گیری سطح مبدل فشار هیدرواستاتیک به شرح زیر است:
- کنترل سطح در مخازن یا مخازن تحت فشار
- اندازه گیری سطح در مخازن صنعتی باز که به اتمسفر یا تهویه می شود
- توقف و راه اندازی پمپ ها در لوله های باز در بخش آب و فاضلاب وابسته به سطح
- دز و توزیع مایعات در فرآیندها
- اتوماسیون فرآیندهای کنترل سطح در صنعت و انتقال اطلاعات
- این سنسورهای فشار در فرآیندهای صنایع شیمیایی و پتروشیمی (مواد شیمیایی)، صنایع غذایی (آب، نوشیدنی، شیر)، صنایع آب (آب و فاضلاب)، محیط زیست و صنعت کشتی سازی (آب دریا) کاربرد دارند.
محصول پیشنهادی: لول سنسور هیدرواستاتیک آب مدل FPTS200
مزایای اندازه گیری سطح هیدرواستاتیک چیست؟
پروب‌های سطح هیدرواستاتیک از فناوری اندازه‌گیری اثبات شده استفاده می‌کنند، زیرا مزایای زیادی دارند، از جمله:
- اندازه گیری قابل اعتماد و دقیق
- غیر حساس به کف و ویسکوزیته
- مستقل از ثابت دی الکتریک مایع
- نصب آسان
- حتی در حضور همزن هم کار می کند
- سازگار با هر ساختار مخزن داخلی
- محدوده اندازه گیری گسترده
- ثبات دراز مدت
معایب اندازه گیری سطح هیدرواستاتیک چیست؟
سنسور سطح هیدرواستاتیک فقط روی مایعات کار می کند. ترانسمیترهای سطح هیدرواستاتیک اندازه گیری را از طریق تماس با سیالاتی که باید اندازه گیری شوند، ارائه می دهند.
اندازه گیری به چگالی مایع مورد اندازه گیری و فشار در ظرف بستگی دارد.
برای تمیز کردن غشای حسگر برای جلوگیری از رسوبات و زباله ها، تعمیر و نگهداری منظم مورد نیاز است. محلول های اندازه گیری سطح با دیافراگم فلاش یا اتصال بهداشتی از ایجاد مناطق نگهداری جلوگیری می کنند.
کار بر روی فرستنده های سطح ممکن است نیاز به تخلیه مخزن داشته باشد. سیستم های اندازه گیری سطح با شیرهای توپی یکپارچه از این مشکل جلوگیری می کنند. سنسورهای سطح را می توان حذف کرد.
چگونه یک سنسور سطح هیدرواستاتیک مناسب را انتخاب کنیم؟
برای انتخاب یک سنسور سطح هیدرواستاتیک یا یک سنسور فشار هیدرواستاتیک، دانستن پارامترهای زیر مهم است:
- ماهیت مایع (آب، شیر، روغن، مواد شیمیایی و…)
- چگالی محصول
- خورندگی و ساینده بودن فرآیند
- ارتفاع مایع (محدوده اندازه گیری)
- نوع مخزن (اتمسفر یا تحت فشار)
- فشار در مخزن
- دمای سیال
- نوع اتصال فرآیند (فلنجی، پیچی، بهداشتی…)
- نمایش محلی یا از راه دور
- یک شاخص حفاظتی
مقیاس سلول اندازه گیری سنسور، مواد ساخت و ساز مانند فولاد ضد زنگ، hastelloy C، monel باید برای تضمین نمایش اندازه گیری قابل اعتماد و دقیق در طول زمان تطبیق داده شوند.
