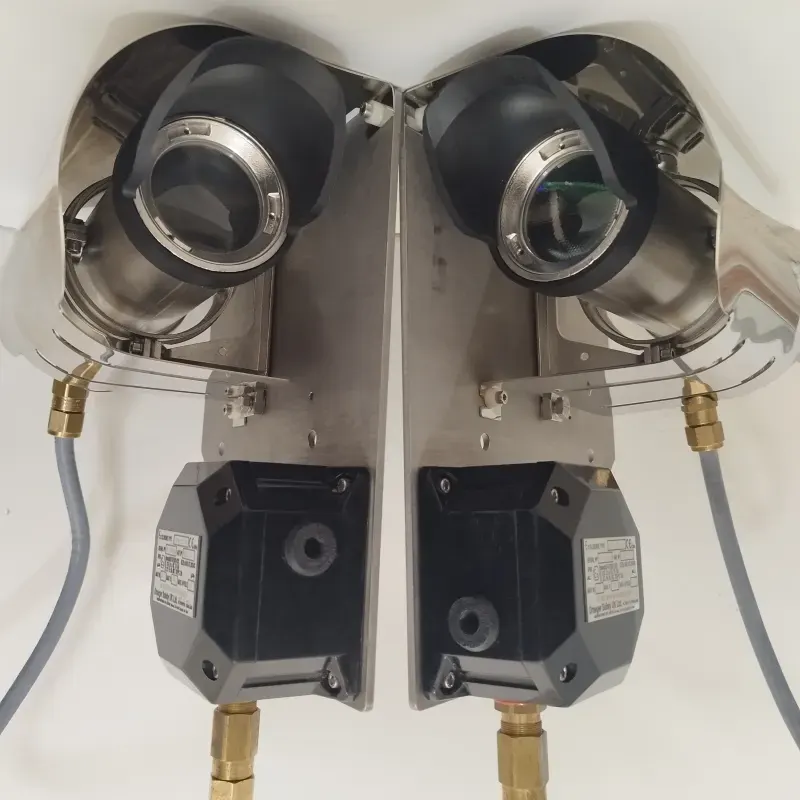

معرفی ترانسمیتر و ریسیور دتکتور مسیر باز Dräger Polytron Pulsar
دتکتور گازهیدروکربن های قابل اشتعال مسیر باز مدل Dräger Polytron Pulsar سری GD8 انتشارخطرناک گازهای هیدروکربنی را از طریق تکنیک مسیر باز تشخیص می‌دهد. در تاسیسات عملی یک فرستنده( ترانسمیتر) پرتوی از نور مادون قرمز را از طریق هوا می‌فرستد یک گیرنده( ریسیور) انتشار گازهای هیدروکربنی در هر نقطه از هوا را تشخیص می‌دهد زیرا این گازهای هیدروکربنی به صورت انتخابی طول موج خاصی ازمادون را جذب می‌کنند. باران یا برف در هوا و خاک بر روی لنزها نشانه کاذب وجود گاز را ایجاد نمی‌کنند زیراطول موج های مشخصه گازهای هیدروکربنی متفاوت هستند واین گازها محدوده خاصی از طیف طول موج مادون قرمز را جذب می‌کنند. تکنیک مسیر بازopen path می‌تواند باعث رسیدن به یک چگالی پوشش و سرعت پاسخ دهی سریع شود در غیر این صورت نیاز به آرایه وسیعی از آشکارسازهای نقطه ای خواهد بود.
ویژگی های جدید Dräger Polytron Pulsar
- نور توسط یک منبع چشمی‌ایمنی پالسی با توان پیک 30 کیلووات تولید می شود.با این توان بالای ترانسمیتر، گیرنده یک ایمنی در مقابل نورخورشید و اثرات تشدید وابسته به ارتعاش و لرزش ماشین های دوار ایجاد می‌کند.داشتن بیشتر از یک منبع این امر را تضمبن می‌کند در صورت بروز حادثه و خرابی، سیستم در حال کارکرد باقی می‌ماند تا اینکه ترانسمیترتعویض گردد.
- عملکرد تمام تجهیزات با تکنیک مسیرباز open path به هدف گیری دقیق ترانسمیتر و ریسیور و وضعیت قرارگیری آنها نسبت به یگدیگر بستگی دارد.اغلب مسبرهای تشخیص به مناطق مرتفع و دور از دسترس نیازدارند. این امر می‌تواند هم ترازی در حین نصب و نیزبررسی های در حین پشتیبانی که امکان حرکت سازه ها باشد را دشوارکند. Dräger Polytron Pulsarدارای یک سنسور درونی منحصر به فرد می‌باشد که جهت چرخش فرستنده و گیرنده و بالعکس را اندازه گیری می‌کند. این ویژگی علاوه بر اینکه به صورت گرافیکی نشان داده شده است در ترمینال دستی Dräger برای نصب ساده، باعث بررسی اندازه گیری های جهت از راه دور در طول عملیات عادی می‌شود. این ویژگی همچنین یک هشدار اولیه ایجاد می‌کند تغییرات در تراز قبل از اینکه بر حالت عادی تأثیر بگذارند ازعملیات و راه اندازی آشکارساز جلوگیری می‌کند قبل از اینکه به درستی تراز شود.
- یک مسیر ارتباطی برای سیگنال های دیجیتالی از گیرنده ( ریسیور) به فرستنده(ترانسمیتر) وجود دارد.ریسیور می‌تواند به ترانسمیتر فرمان دهد تا توان خود را دو برابر کند و سرعت فلاش را از یک هرتز به 4 هرتز افزایش دهد.اجازه افزایش 8 برابری در شار نوری زمانی که دید به دلیل آب و هوای بد یا مهمتر از همه توسط غبار میعانات کاهش می‌یابد اغلب ایجاد حادثه می‌کند. نرخ فلاش بالاتر نیز توسط اولین نشانه گاز، اجازه قرائت معتبرگاز را می‌دهد که باعث می‌شود خروجی در زمان پاسخ دهی کاهش یابد. لینک هم امکان نمایش تراز برای هر دو فرستنده و گیرنده در هر دو مکان را قابل مشاهده می‌کند و این کاررا برای اپراتور نصب یا نگهداری سیستم آسان می‌کند.
- تجهیزات مسیربازopen path در صورت وجود گیرنده می‌توانند دچار تداخل شوند وفرستنده دیگری را که در نزدیکی یا در راستای آن نصب شده است ببینند. Dräger Polytron Pulsar می‌تواند به فرکانس های انالوگ جداگانه مانند کانال های رادیویی تغییرداده شود. هر گیرنده بر روی فرستنده خود قفل می‌شود و نور همسایگان خود را نادیده می‌گیرد.
- محفظه: فولاد ضد زنگ ANSI نوع 316 با جلای الکتریکی
- نصب / براکت ها: فولاد ضد زنگ ANSI نوع 316 دریایی با پولیش الکتریکی
- پوشش: فولاد ضد زنگ ANSI نوع 316 درجه دریایی صیقلی
- لنز: شیشه نوری صیقلی شده
- کابل یکپارچه: زره پوش، مقاوم در برابر شعله، بدون هالوژن، مقاوم در برابر گل و لای
- فاصله عملیاتی: 4 تا 60 متر، 30 تا 120 متر یا 100 تا 200 متر فرستنده تا گیرنده
- منبع: لامپ های زنون با افزونگی داخلی. خرابی لامپ اول باعث می‌شود گیرنده اخطار خروجی دهدو کارکرد با کالیبراسیون بدون تغییر ادامه یابد.
- زمان پاسخگویی: با پیوند دیجیتال Rx Tx: به طور معمول ≤ 2.0 ثانیه تا ≥90٪ پس از تغییر مرحله ای در مسیر انتگرال
- تمرکز برای دستیابی به حداکثر عملکرد در کاهش دید ناشی از مه و غیره تا ≤10 ثانیه افزایش می‌یابد.
- بدون پیوند دیجیتال Rx Tx: معمولاً ≤ 2.5 ثانیه تا 90٪ ≥ پس از تغییر مرحله ای در مسیر انتگرال
- توجه: عملیات بدون پیوند برای مکان هایی که در معرض کاهش دید به دلیل مه، برف، طوفان گرد و غبار و غیره) هستند توصیه نمی‌شود
- تداخل: در برابر آلاینده های رایج و اشعه خورشید و شعله ور مصون است
Dräger Polytron Pulsar
Open path Gas Detector type GD8

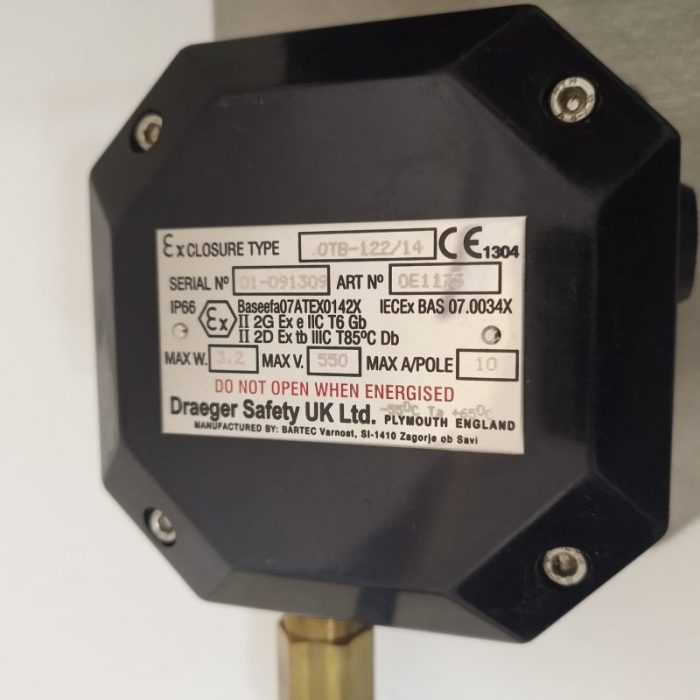

TYPE: OTB-122 octagonal polyester Terminal Box

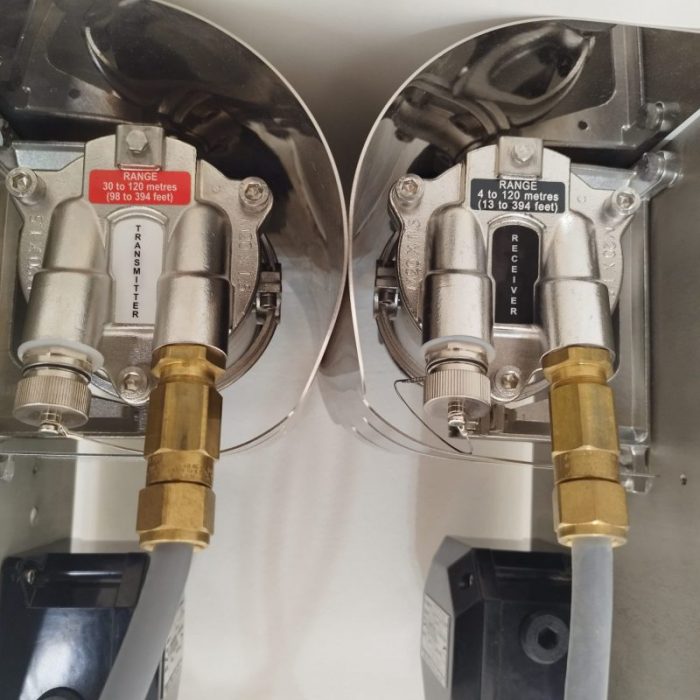

Dräger Polytron Pulsar ATEX 30-120m (Complete TX + RX)
P/N: 2350294 & P/N: 2350292
برای کسب اطلاعات بیشتر به کاتالوگ محصول مراجعه نمایید.
