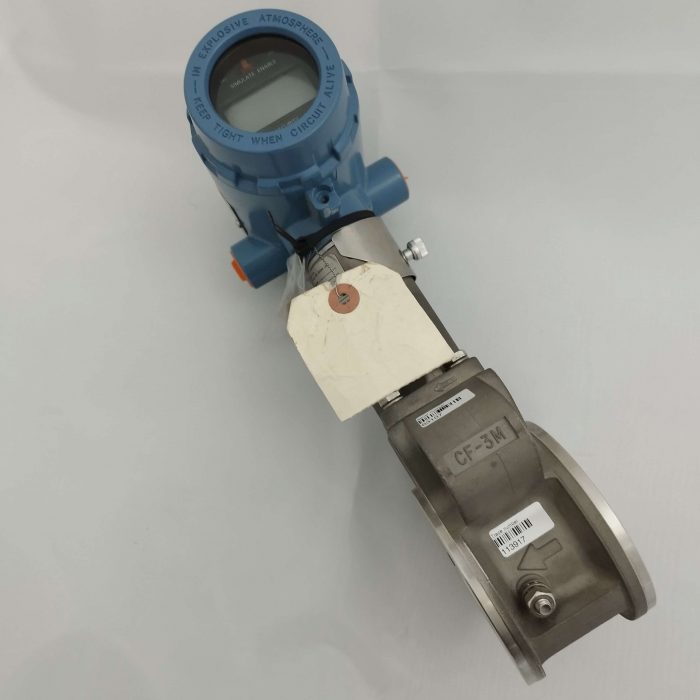

معرفی و بررسی فلومتر ویفری ورتکس روزمونت 8800C
فلومتر ورتکس ویفری روزمونت سری 8800C در سایز های مختلف مناسب برای سیالات ، مانند مایعات، گازها و بخارات همگن و تک فاز می باشد. سایز این فلومتر گردابی ویفری 2 اینچ و جنس اتصالات آب بندی شده و جوش خورده از فولاد ضد زنگ با تحمل دمای بالا می باشد. علاوه بر نمونه ویفری این نوع فلومتر ورتکس می تواند در دو نوع فلنجی و دوسنسوری نیز عرضه گردد. قطر سوراخ مناسب لوله کشی فرآیند باید با استفاده از کامیونیکیتور هارت و ams وارد شود. میزان فلو قابل اندازه گیری توسط پردازش سیگنال هایی به برنامه های کاربردی جریان تبدیل می شود. اندازه گیری برای تعیین اندازه فلومتر مناسب برای یک برنامه کاربردی، باید در محدوده عدد رینولدز و محدودیت های سرعت جریان باشد. این فلومتر ورتکس ویفری دارای خروجی 4-20 میلی آمپر و خروجی دیجیتالی HART روی سیگنال 4-20 میلی آمپر می باشد.دارای خروجی پالس مقیاس پذیر که به صورت اختیاری و آپشنال می توان انتخاب کرد. دارای سیگنال دیجیتالی فیلدباس و سیگنال دیجیتال کدگذاری شده منچستر که مطابق با استاندارد IEC می باشد.
مشخصات فنی فلومتر ویفری rosemount روزمونت 8800C
مدل : 8800 فلومتر ورتکس یا جریان گردابی
P/N: 8800C W020SA1N1F1E5M5
نوع فلومتر: سبک ویفری
سایز فلومتر:2 اینچ

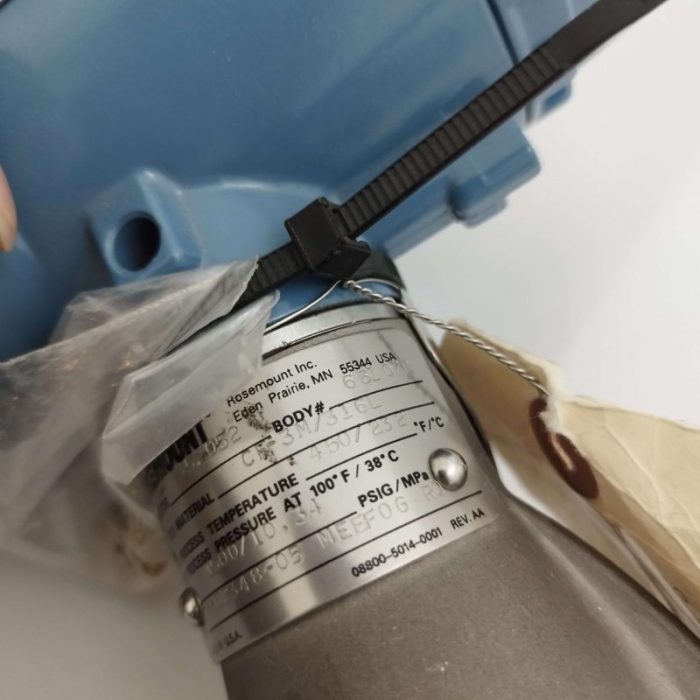

متریال جوش خورده: ساخته شده از فولاد ضد زنگ 316L و CF-3M ریخته گری شده ضد زنگ
سایز اتصالات ورودی: 1/2 -14 NPT
خروجی :سیگنال دیجیتالی فیلدباس
کالیبره شده بر حسب جریان
آپشن: دارای راهنمای نصب و تاییدیه های ضد انفجار
دارای نمایشگر LCD

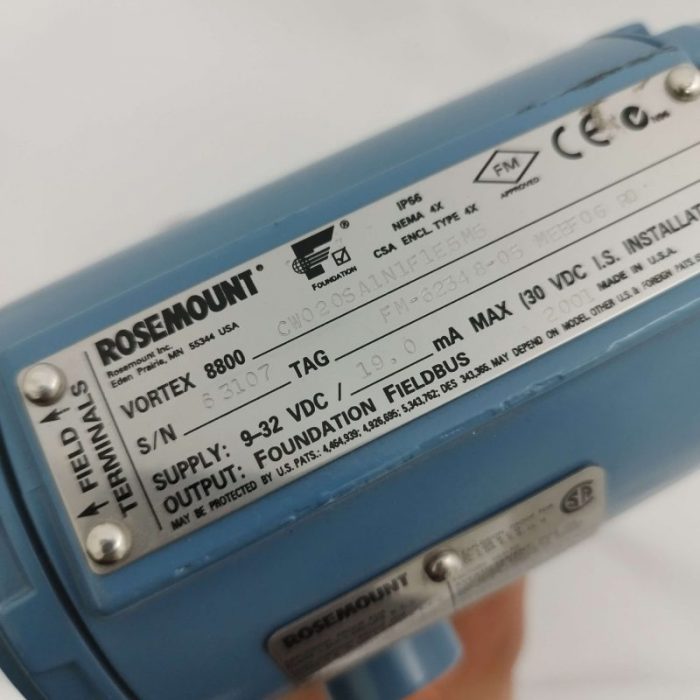

Model: 8800C Vortex Flowmeter
P/N: 8800C W020SA1N1F1E5M5
Meter Style:W: Wafer style
Line Size:020: 2 Inches (50 mm)
Wetted Materials:S: 316L wrought stainless and CF-3M cast stainless
Flange or Alignment Ring Size:A1: ASME B16.5 (ANSI) RF Class 150
Sensor Process Temperature Range: N: Standard: -40 to 450°F (-40 to 232°C)
Conduit Entry:1: 1/2 -14 NPT
Outputs:F: FOUNDATION fieldbus digital signal
calibration:1: Flow calibration
OPTIONS:E5: Factory Mutual (FM) Explosion-Proof approval
LCD indicator: M5
برای کسب اطلاعات بیشتر به کاتالوگ محصول مراجعه نمایید.
سوالات متداول
- فلومتر ورتکس چیست؟
فلومتر ورتکس که به آن فلومتر جریان گردابی گفته می شود با قرار دادن یک مانع در مسیر عبور سیال باعث تغییر شکل جریان می شود که به نوبه خود باعث تغییر سرعت سیال و اندازه گیری شدت جریان حجمی می شود.
