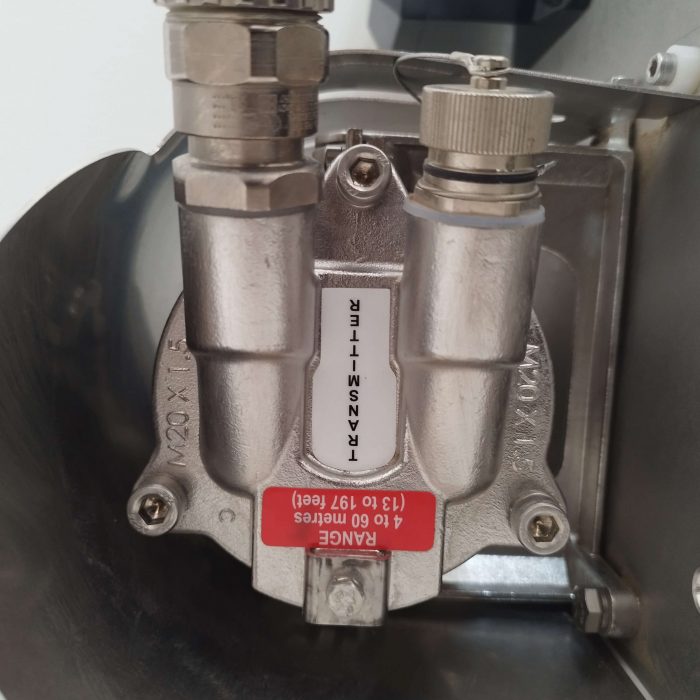

معرفی ترانسمیتر و ریسیور Dräger Polytron Pulsar
ترانسمیتر و ریسیور Dräger Polytron Pulsar مخصوص دتکتورهای گاز مسیر باز با پارت نامبرهای P/N : 2350309 و P/N:2350310 دارای بردهای 4-60 متر و 30-120 متر می‌باشد. این ترانسمیتر یک دستگاه سه سیمه با ترمینال‌های کابل برای (i) 24Vdc power و (ii) کامنیکیتور دیجیتال و (iii) قدرت و سیگنال مشترک می‌باشد. رابط ترمینال دستی اجازه می‌دهد تا داده های دریافتی از گیرنده در ترانسمیتر که شامل نمایشگر گرافیکی جهت وقدرت سیگنال مورد نیاز برای تراز است مشاهده شود.
ترمینال دستی همچنین می‌تواند ترانسمیتر را با کانال عملکردی خود و مرجع تگ واردشده توسط کاربر پیکربندی کند.خروجی نوری چشمی‌ایمنی( گرمایش الکتریکی) از میان لنز ترانسمیتر عمدتا مادون قرمز است اگرچه میزانی از نورقرمز تیره کنترل شده قابل مشاهده می‌باشد. یک صفحه تضعیف کننده نصب شده روی لنز برای فواصل عملیاتی زیر16 متر می‌باشد.
یک بخش مرکزی در بشقاب برای فواصل بین 8 تا 16 متر حذف شده و برای فاصله بین 4 تا 8 مترحفظ شده است.این ترانسمیتر دارای 5 مود عملیاتی می‌باشد که شامل: حالت نرمال، حالت قدرتی، حالت تراز، حالت توان کم و حالت خطا
مشخصات فنی ترانسمیتر و ریسیور Dräger Polytron Pulsar
- Dräger Polytron Pulsar ATEX 4-60m (فقط TX ترانسمیتر)
- محفظه: فولاد ضد زنگ ANSI نوع 316 با جلای الکتریکی
- نصب / براکت ها: فولاد ضد زنگ ANSI نوع 316 دریایی با پولیش الکتریکی
- پوشش: فولاد ضد زنگ ANSI نوع 316 درجه دریایی صیقلی
- لنز: شیشه نوری صیقلی شده
- کابل یکپارچه: زره پوش، مقاوم در برابر شعله، بدون هالوژن، مقاوم در برابر گل و لای
- فاصله عملیاتی: 4 تا 60 متر، 30 تا 120 متر یا 100 تا 200 مترترانسمیتر تاریسیور(گیرنده)
- منبع: لامپ های زنون با افزونگی داخلی. خرابی لامپ اول باعث می‌شود که گیرنده یا ریسیور اخطار خروجی دهد و ادامه کارکردبا کالیبراسیون بدون تغییر ادامه یابد
- زمان پاسخگویی: با پیوند دیجیتال Rx Tx: به طور معمول ≤ 2.0 ثانیه تا ≥90٪ پس از تغییر مرحله ای در مسیر انتگرال
- تمرکز : برای دستیابی به حداکثر عملکرد در کاهش دید ناشی از مه و غیره تا ≤10 ثانیه افزایش می‌یابد.
- بدون پیوند دیجیتال Rx Tx: معمولاً ≤ 2.5 ثانیه تا 90٪ ≥ پس از تغییر مرحله ای در مسیر انتگرال
- توجه: عملیات بدون پیوند برای مکان هایی که در معرض کاهش دید به دلیل مه، برف، طوفان گرد و غبار و غیره) هستند توصیه نمی‌شود
تداخل: در برابر آلاینده های رایج و اشعه خورشید و شعله ور مصون است
خروجی ها:
سیگنال گاز 4-20 میلی آمپر کاملا خطی شده با خطا در 0 میلی آمپر، بلوک پرتو در 2 میلی آمپر، و یک پیش هشدار قابل تنظیم
برای اپتیک کثیف یا نامناسب، پیوند Rx-Tx شکسته، یا خرابی لامپ اول (0 تا 5 میلی آمپر، پیش فرض 3.5 میلی آمپر). LEL.m = ((I
(در mA) – 4 mA) / 16 mA * (در مقیاس کامل)). Overrange در 20.5 میلی آمپر. خروجی خود پیکربندی برای منبع جریان
مدارهای جریان سینک بازجویی/تشخیص آشکارساز، به صورت محلی از طریق دستگاه دستی، یا از راه دور
از طریق پیوند دیجیتال سیم چهارم به AI500
اتصالات: فرستنده: سه سیم (سیم سوم اختیاری برای پیوند دیجیتال Rx-Tx).
گیرنده: چهار سیم (سیم چهارم اختیاری برای ارتباطات دیجیتال و پیوند Rx-Tx)
برای کسب اطلاعات بیشتر به کاتالوگ محصول مراجعه نمایید.
