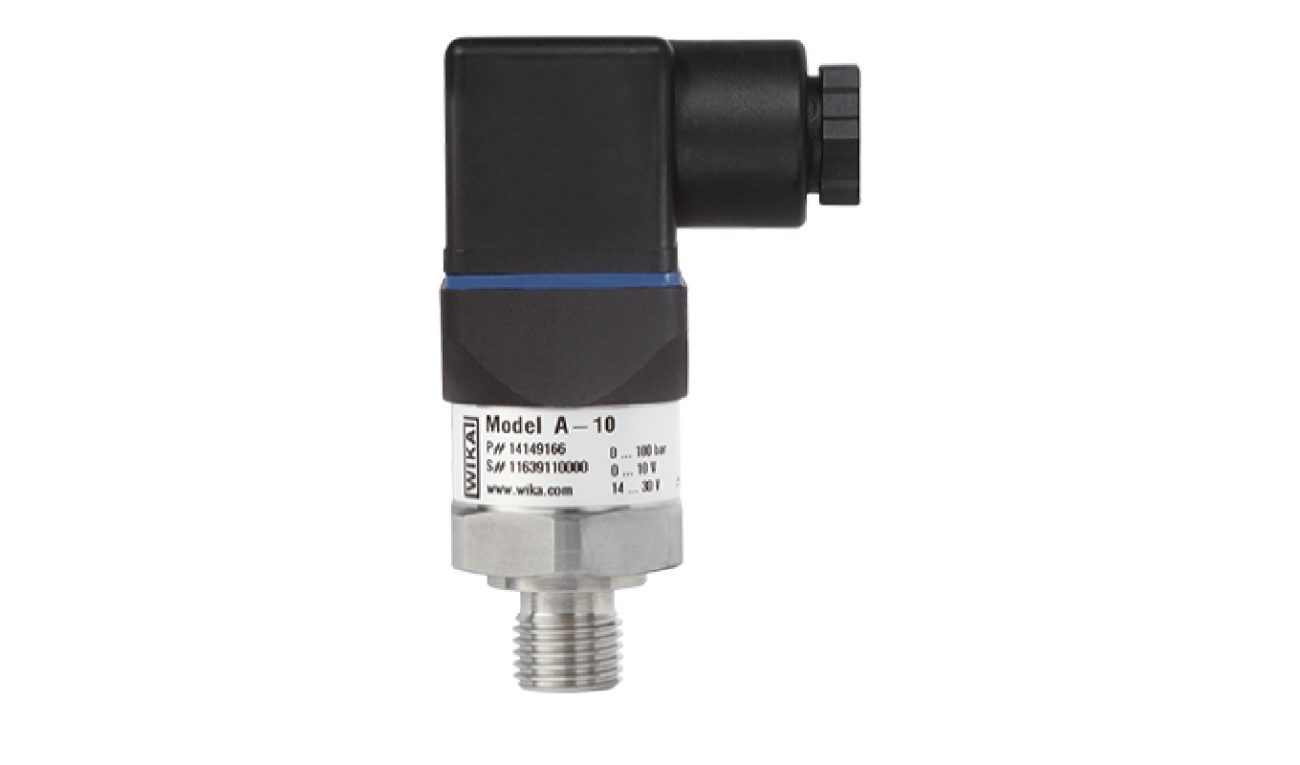

تعریف کلی pressure transmitter (ترانسمیتر فشار)
ترانسمیتر فشار یک دستگاه مکانیکی است که نیروی انبساط یک نمونه مایع یا گاز را اندازه گیری می‌کند.
این نوع سنسور که به عنوان مبدل فشار نیز شناخته می‌شود، معمولاً از یک سطح حساس به فشار ساخته شده از فولاد، سیلیکون یا مواد دیگر بسته به ترکیب آنالیت تشکیل شده است.
در پشت این سطوح قطعات الکترونیکی قرار دارند که قادر به تبدیل نیروی اعمال شده نمونه بر حسگر فشار به سیگنال الکتریکی هستند.
فشار عموماً به عنوان مقدار نیرو در واحد سطح اندازه گیری می‌شود و به عنوان مقدار مورد نیاز برای جلوگیری از انبساط مایع، گاز یا بخار بیان می‌شود. واحدهای مشتق شده مختلفی برای تعیین کمیت فشار استفاده می‌شود، از جمله:
واحدهای مختلف برای تعیین کمیت فشار در ترانسمیتر
- به نسبت یا نسبت به پاسکال (Pa)، یا یک نیوتن واحد در هر متر مربع (1 N/m2).
- مقدار پوند بر اینچ مربع (psi).
چه مکان‌های به ترانسمیتر فشار نیاز دارند؟
محیط‌های حساس به فشار مانند صنایع گاز، پتروشیمی، آزمایشگاه و داروسازی اغلب به ترانسمیترهای فشار برای نظارت بر نیروی اعمالی مایعات و گازها به عنوان مقدار Pa یا psi نیاز دارند. این امر مستلزم ادغام دقیق ترانسمیترهای فشار در تجهیزات تبدیل سریع الکتریکی است تا اطمینان حاصل شود که نتایج دقیق هستند و در زمان واقعی ارائه می‌شوند.
با این حال، اغلب متخصصان صنعتی به سیستم‌های گیج جامع با ترانسمیترهای فشار تعبیه‌شده برای حفظ سطوح فشار بهینه برای گاز، روغن و مایعات با دمای بالا متکی هستند.
ترانسمیتر فشار سنج
ترانسمیترهای فشار گیج برای اندازه گیری فشار مطلق با ملاحظات خاص صنعت برای پشتیبانی از نظارت شدید فرآیند مجهز شده‌اند. دیافراگم‌های فولادی نصب شده روی مخازن تحت فشار یا لوله کشی می‌توانند تغییر شکل های کوچک مربوط به نیروی اعمالی را ثبت کنند که به نوبه خود به سرعت توسط یک سنسور فشار در ترانسمیتر گیج به سیگنال الکتریکی تبدیل می‌شود. ا
ین را می‌توان از راه دور اندازه گیری کرد یا از طریق نمایشگرهای بصری و کاربرپسند در محل اندازه گیری نظارت کرد.
مطالب پیشنهادی: اهمیت استفاده از آشکارساز‌های گاز (gas Detector) در صنعت آب و فاضلاب
کاربردهای ترانسمیترهای فشار
ترانسمیترهای فشار به طور معمول در طیف وسیعی از بخش‌های صنعتی استفاده می‌شوند. حفاری دریایی و اکتشاف نفت معمولاً از سنسورهای فشار برای اندازه گیری مقادیر اختلاف بین داخلی و خارجی تجهیزات حساس به فشار استفاده می‌کنند.
پارامترهای متمایز باید حفظ شود تا اطمینان حاصل شود که فرآیندهای حفاری و اکتساب مطابق با استانداردهای اخلاقی و کارآمد انجام می‌شود. این موضوع در مورد تأسیسات پتروشیمی، گاز و مواد شیمیایی در ساحل نیز صادق است.
صنایع متعددی از وسایل حمل و نقل و ذخیره سازی حساس به فشار برای حفظ شرایط مطلوب محصول استفاده می‌کنند که باید به دقت نظارت شود تا از تحویل ایمن و استفاده نهایی اطمینان حاصل شود. آزمایشگاه‌ها همچنین از حسگرهای فشار برای اندازه‌گیری فشار نسبی محفظه‌های خلاء به اتمسفر استفاده می‌کنند که از طیف نامحدودی از مطالعات در حال ظهور پشتیبانی می‌کند.
ترانسمیترهای فشار ABB
ABB یک توسعه‌دهنده پیشرو در ابزار اندازه‌گیری برای کاربردهای صنعتی و تحقیقاتی است، با طیف وسیعی از سنسورهای فشار مناسب برای کاربردهای روزمره و پیشرفته. با استفاده از فناوری‌های All-Welded، پیکربندی خودکار روی برد، و رابط‌های گرافیکی بهبود یافته پلاگین و بازی، اندازه‌گیری فشار می‌تواند فرآیندی ایمن و بدون درز باشد.
اگر اطلاعات بیشتری در مورد ترانسمیترهای فشار ما می‌خواهید، لطفاً با کارشناسان فروش ما برای مشاوره و یا خرید تماس بگیرید.
سوالات متداول:
- علت خرابی ترانسمیتر فشار چیست؟
تداخل الکتریکی: تداخل الکترومغناطیسی یا تداخل فرکانس رادیویی می‌تواند باعث اختلال در عملکرد فرستنده فشار از جمله بی ثباتی سیگنال یا عدم دقت سیگنال شود.
- ترانسمیترهای فشار چگونه تغذیه می‌شوند؟
ترانسمیترهای فشار برای تولید سیگنال های الکتریکی به منبع تغذیه نیاز دارند. معمولاً 4-20 میلی آمپر یا 0-10 ولت DC است. برخی از سیستم ها ممکن است از ترکیبی از برق AC و DC استفاده کنند. 4-20 میلی آمپر یک استاندارد پرکاربرد در صنعت است.
